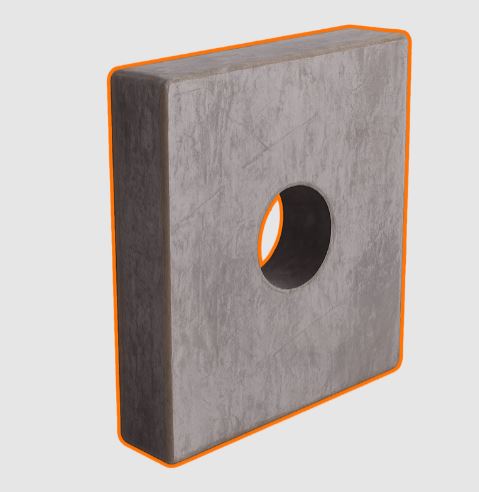

Анкерная плита М30 20х120х120 ст3 ГОСТ 24379.1-2012

Анкерная плита М30 (20×120×120 мм), сталь Ст3, ГОСТ 24379.1‑2012 от «Тесмаш»

Анкерная плита производства компании «Тесмаш» — надёжный конструкционный элемент для фиксации фундаментных болтов М30 в бетонных основаниях. Изделие изготовлено из стали Ст3 в строгом соответствии с ГОСТ 24379.1‑2012 и предназначено для эксплуатации в условиях значительных нагрузок при нормальных климатических условиях. Оптимальное решение для ответственных строительных проектов с высокими требованиями к надёжности креплений.

Назначение

Анкерная плита используется для:

• фиксации фундаментных болтов М30 в бетонных фундаментах при возведении зданий и сооружений;
• обеспечения надёжного крепления металлоконструкций к фундаменту;
• равномерного распределения нагрузки от конструкции или оборудования на фундамент;
• предотвращения вырывания анкерного болта из бетонного основания;
• монтажа промышленного оборудования (станков, прессов, конвейеров);
• установки опор ЛЭП, мачт освещения, рекламных конструкций;
• сборки каркасов зданий, колонн и несущих конструкций;
• крепления технологического оборудования на производственных площадках;
• монтажа несущих элементов мостов, эстакад, путепроводов;
• строительства объектов гражданского и промышленного назначения.

Ключевые преимущества

Выбирая анкерные плиты от «Тесмаш», вы получаете:

• Высокую прочность. Сталь Ст3 обеспечивает необходимую несущую способность для решения большинства строительных задач.
• Стабильность характеристик. Материал сохраняет механические свойства в широком диапазоне рабочих температур (от −40 °C до +425 °C).
• Устойчивость к статическим нагрузкам. Конструкция и материал гарантируют надёжность крепления при постоянных воздействиях.
• Долговечность. Сталь Ст3 при правильной эксплуатации и защите от коррозии служит десятилетиями.
• Точность изготовления. Соответствие ГОСТ 24379.1‑2012 гарантирует правильную посадку и надёжность соединения.
• Универсальность применения. Совместима с фундаментными болтами М30 различных производителей.
• Простота монтажа. Компактные размеры и продуманная конструкция облегчают установку и выравнивание.
• Экономичность. Сталь Ст3 — оптимальное сочетание цены и эксплуатационных характеристик для большинства строительных проектов.
• Соответствие стандартам. Полное соответствие требованиям ГОСТ 24379.1‑2012.
• Лёгкость обработки. Сталь Ст3 хорошо поддаётся сварке, резке и другим видам механической обработки.

Технические характеристики

Стандарт: ГОСТ 24379.1‑2012.

• Тип: анкерная плита.
• Диаметр резьбы (под болт): М30.
• Размеры плиты: 120×120 мм.
• Толщина плиты: 20 мм.
• Материал: углеродистая конструкционная сталь Ст3.
• Вес изделия: 2,25 кг.
• Форма: квадратная пластина с центральным отверстием.
• Диаметр отверстия под болт: 38 мм (с запасом для монтажа).
• Литейный радиус: 5 мм.
• Поверхность: без покрытия (по запросу возможно нанесение антикоррозийного покрытия: грунтовка, оцинковка, порошковая окраска).
• Упаковка: в связках или ящиках по 25–50 кг (в зависимости от объёма заказа).

Соответствие стандартам

Изделие соответствует требованиям:

• ГОСТ 24379.1‑2012 — основные размеры, технические условия и правила применения анкерных плит;
• ГОСТ 380‑2005 — технические условия на сталь Ст3;
• ГОСТ 535‑2005 — механические свойства проката.

Сфера применения

Анкерные плиты М30 широко используются в:

• промышленном строительстве: монтаж станков, прессов, производственных линий, конвейерных систем;
• гражданском строительстве: возведение жилых и общественных зданий, крепление несущих колонн и каркасов;
• энергетике: установка опор ЛЭП среднего напряжения, трансформаторных подстанций;
• транспортном строительстве: монтаж мостов, путепроводов, эстакад;
• инфраструктурном строительстве: установка мачт освещения, рекламных щитов, остановочных комплексов, спортивных сооружений;
• складском строительстве: монтаж стеллажных систем и тяжёлого складского оборудования;
• сельскохозяйственном строительстве: возведение ферм, зернохранилищ, перерабатывающих комплексов;
• коммунальном хозяйстве: монтаж опор для линий связи и освещения, оборудования водоочистных сооружений;
• малом и среднем строительстве: крепление навесов, заборов, теплиц и других сооружений;
• реконструкции и ремонте: усиление существующих конструкций, замена креплений.
