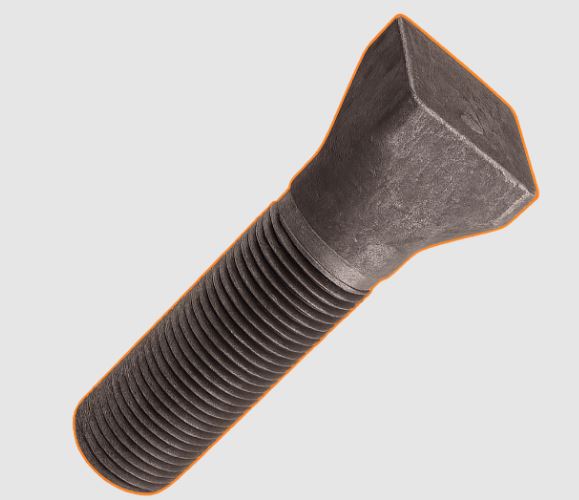

Болт футеровочный М30х160 мм ОСТ 22492, без покрытия

Болт футеровочный М30х160 мм ОСТ 22492 (без покрытия)

Бронеболт для крепления футеровочных плит горнорудного и цементного оборудования Болт футеровочный М30×160 мм, изготовленный по отраслевому стандарту ОСТ 22492-73, представляет собой специализированный крепежный элемент, предназначенный для надежной фиксации броневых плит (футеровки) к корпусу дробильно-размольного оборудования. Изделие широко применяется в горнодобывающей, горно-обогатительной, цементной и химической промышленности для крепления износостойких защитных элементов внутри шаровых мельниц, дробилок, бункеров, желобов и другого оборудования, подверженного интенсивному абразивному и ударному воздействию .

Технические характеристики

• Стандарт изготовления ОСТ 22492-73
• Резьба М30
• Длина болта (L) 160 мм
• Шаг резьбы 3,5 мм (крупный) / 2 мм (мелкий)
• Форма головки Потайная, прямоугольная (квадратная)
• Класс прочности 4.6 (стандарт)
• Материал Углеродистая сталь (Ст.3, Ст.35, 40Х и др.)
• Покрытие Без покрытия
• Комплектация С гайкой (по требованию)

Конструктивные особенности

Специальная форма головки

Головка бронеболта имеет потайную прямоугольную (квадратную) форму, что является ключевой конструктивной особенностью данного изделия . Благодаря такой конфигурации, после установки болт не выступает над поверхностью футеровочной плиты — головка полностью утапливается в специальное гнездо и фиксируется в нем без возможности проворота при затяжке гайки .

Исполнение без покрытия

Болт поставляется без защитного покрытия (неоцинкованный, не обработанный). Данное исполнение рекомендуется для использования в условиях, не требующих повышенной коррозионной стойкости, либо при условии дополнительной обработки на месте эксплуатации .

Области применения

• Горнодобывающая Шаровые мельницы, дробилки Крепление футеровки для защиты корпуса от износа
• Цементная промышленность Трубные мельницы, помольные установки Фиксация бронеплит и междукамерных перегородок
• Металлургия Дробильно-размольные комплексы Крепление износостойких элементов оборудования
• Химическая промышленность Химические реакторы, травильные ванны Фиксация защитных покрытий
• Футеровочные болты используются в узлах оборудования, подверженных воздействию тяжелых мелющих тел (шаров, цилиндров), которые поднимаются и с силой падают на измельчаемый материал . Без надежного крепления футеровки корпус оборудования быстро деформируется и выходит из строя .

Преимущества выбора футеровочного болта М30×160

• Стандартизация Полное соответствие ОСТ 22492-73, что гарантирует совместимость с типовыми футеровочными плитами и гнездами
• Надежная фиксация Прямоугольная головка исключает проворот болта при монтаже и эксплуатации
• Потайная установка Головка не выступает над поверхностью футеровки, что предотвращает ее повреждение мелющими телами
• Высокая прочность Класс прочности 4.6 обеспечивает достаточную несущую способность для тяжелых условий эксплуатации
• Универсальность Подходит для широкого спектра дробильно-размольного оборудования
• Полная комплектация Возможность поставки с гайками и шайбами

Рекомендации по эксплуатации

• При монтаже убедитесь, что головка болта полностью утоплена в гнездо футеровочной плиты
• Используйте болт в комплекте с соответствующей гайкой и шайбой (поставляются отдельно)
• Рекомендуемый момент затяжки — в соответствии с технической документацией на оборудование
• Для агрессивных сред рекомендуется применять болты с защитным покрытием (цинкование, нержавеющая сталь)

Нормативная база

• ОСТ 22492-73 — Болты футеровочные. Технические условия
• ГОСТ 9150-81 — Основные нормы взаимозаменяемости. Резьба метрическая. Профиль
• ГОСТ 16095-80 — Основные нормы взаимозаменяемости. Резьба метрическая. Поля допусков
