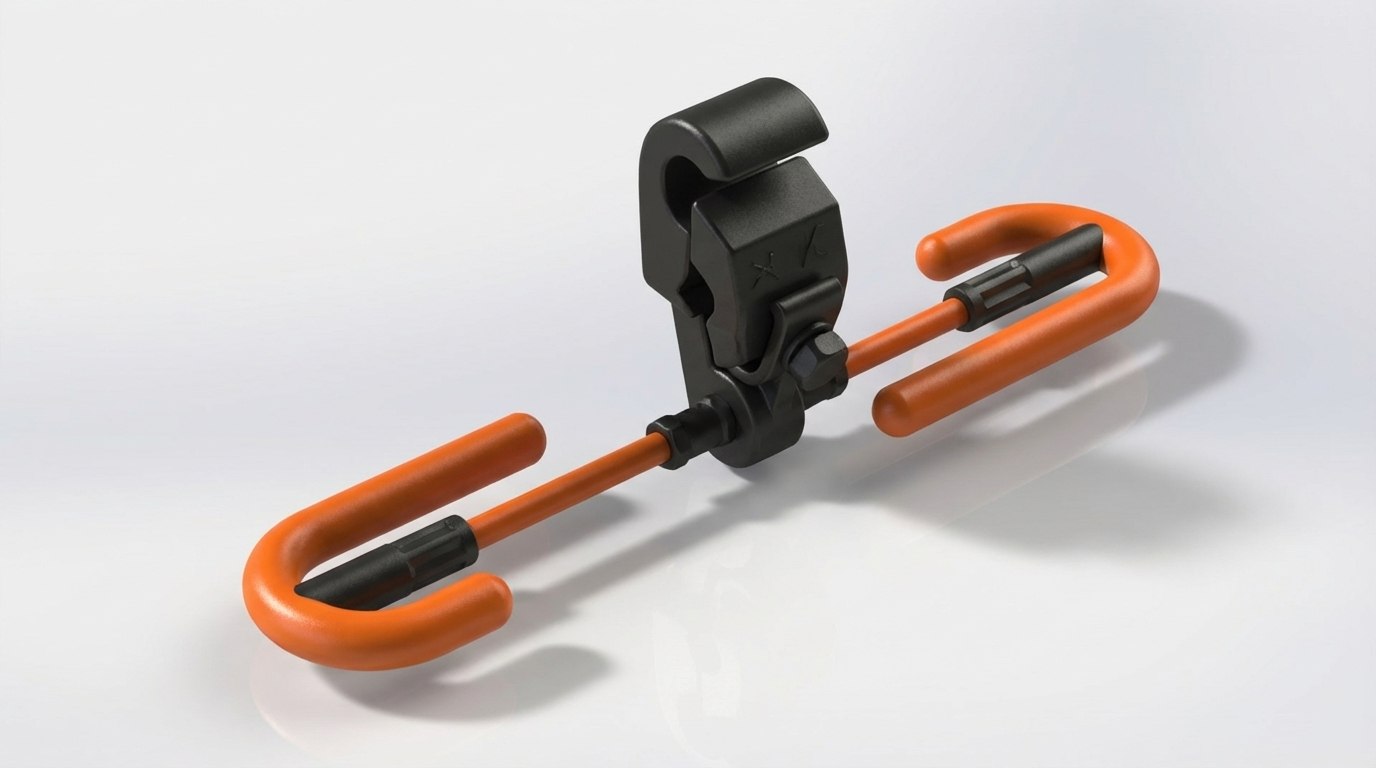

Гаситель вибрации 13х103.5х650х8.12 ГВН-5-38
Каталог
Гарантия:
мы даём гарантию на все наши производимые изделия и прописываем условия в договоре.
Срок изготовления:
определяется индивидуально, после согласования спецификации.
Контроль качества:
все изделия проходят тщательный многоуровневый контроль качества.
Индивидуальное изготовление:
можем изготовить любое изделие по Вашим чертежам.
Доставка:
осуществляем доставку по всей России, транспортными компаниями.
Гаситель вибрации ГВН-5-38 — мощная защита проводов большого сечения от разрушающей вибрации
Компания «Тесмаш» предлагает гаситель вибрации ГВН-5-38 — специализированное устройство для защиты неизолированных проводов и грозозащитных тросов воздушных линий электропередачи от разрушающего воздействия ветровой вибрации .Под воздействием ветра на проводах ВЛ возникают высокочастотные колебания (вибрация), которые приводят к усталостным напряжениям в металле и могут вызвать обрыв проволок. Гаситель вибрации поглощает энергию этих колебаний, преобразуя ее в тепло, и предотвращает разрушение провода .
Модель ГВН-5-38 предназначена для установки на проводах диаметром 36,2–37,7 мм и имеет значительную массу (8,12–8,19 кг), что обеспечивает эффективное гашение вибрации в диапазоне частот 5–50 Гц .
Расшифровка обозначения ГВН-5-38:
- ГВН Гаситель вибрации (тип)
- 5 Типоразмер, соответствующий массе груза 3,2 кг
- 38 Диаметр груза (2R) — 38 мм
Основные параметры :
- Тип гасителя ГВН (гаситель вибрации)
- Диаметр защищаемого провода 36,2–37,7 мм
- Длина гасителя (L) 650 мм
- Диаметр троса-демпфера (d) 13 мм
- Диаметр груза (2R) 38 мм
- Высота гасителя (H) 103,5 мм
- Масса одного груза 3,2 кг
- Масса гасителя 8,12–8,19 кг
- Диапазон рабочих частот 5–50 Гц
- Нормативная база ТУ 34-27-11096-86
Конструктивные особенности :
- Два груза одинаковой массы, установленные на гибком стальном демпферном тросе
- Зажим плашечного типа из алюминиевого профиля монолитной конструкции для надежного крепления на проводе
- Плашки с пониженными магнитными потерями
- Крепление осуществляется болтом с пружинными шайбами для предотвращения самоотвинчивания
- Прочность заделки зажима на канате и прочность крепления плашек на проводах — не менее 2,1 кН
Области применения :
- Воздушные линии электропередачи (ВЛ) напряжением 35–750 кВ
- Защита сталеалюминиевых проводов марки АС 700/86
- Защита алюминиевых проводов сечением 800 мм²
- Защита грозозащитных тросов
- Участки больших переходов ВЛ через естественные препятствия
