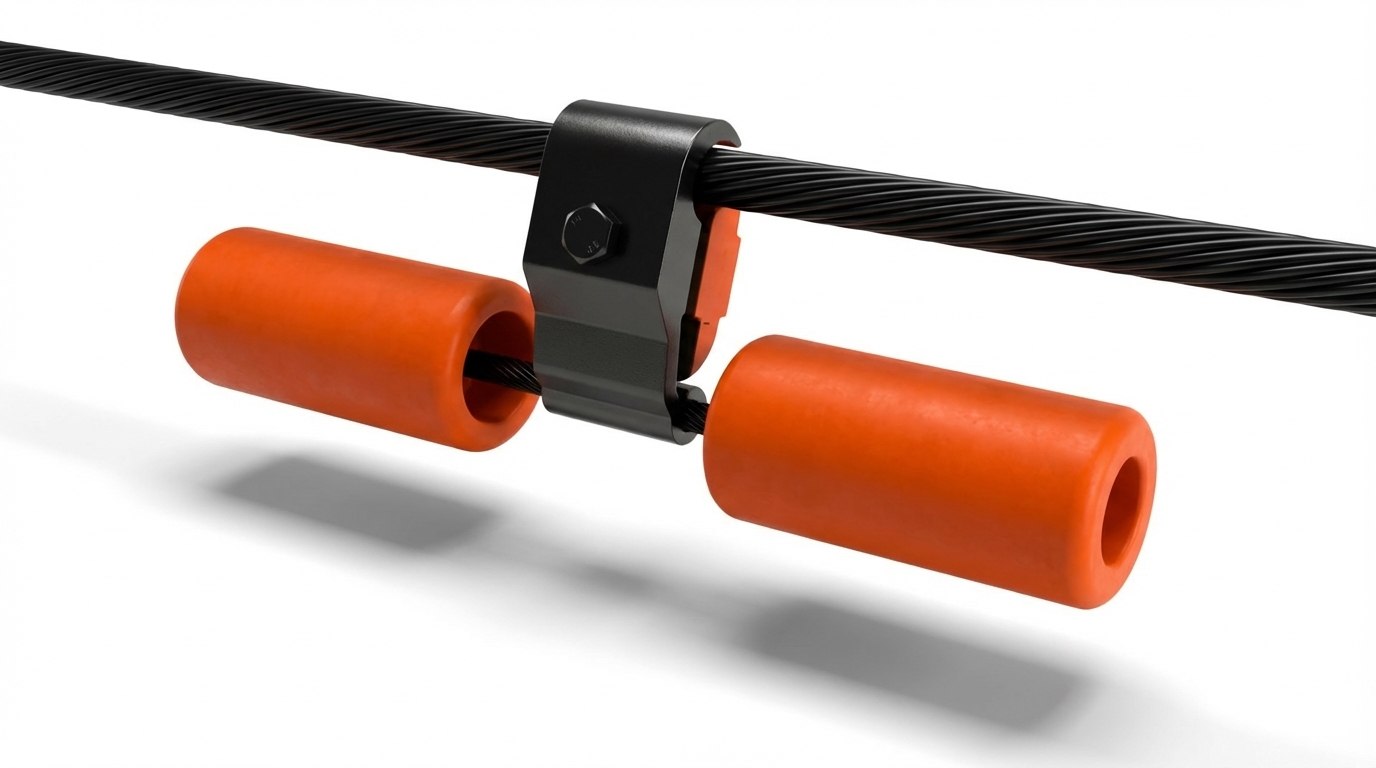

Гаситель вибрации 9.1х83.5х400х2.39 ГПГ-0,8-9,1-400/13
Каталог
Гарантия:
мы даём гарантию на все наши производимые изделия и прописываем условия в договоре.
Срок изготовления:
определяется индивидуально, после согласования спецификации.
Контроль качества:
все изделия проходят тщательный многоуровневый контроль качества.
Индивидуальное изготовление:
можем изготовить любое изделие по Вашим чертежам.
Доставка:
осуществляем доставку по всей России, транспортными компаниями.
Гаситель вибрации ГПГ-0,8-9,1-400/13 — надежная защита проводов ВЛ от разрушающей вибрации
Компания «Тесмаш» предлагает гаситель вибрации ГПГ-0,8-9,1-400/13 — специализированное устройство для защиты неизолированных проводов, грозозащитных тросов и самонесущих волоконно-оптических кабелей (ОКСН) воздушных линий электропередачи напряжением 35–750 кВ .Под воздействием ветра на проводах ВЛ возникают высокочастотные колебания (вибрация), которые приводят к усталостным напряжениям в металле и могут вызвать обрыв проволок . Гаситель вибрации поглощает энергию этих колебаний, преобразуя ее в тепло, и предотвращает разрушение провода .
Увеличенная длина гасителя (400 мм) и соответствующий номер плашки (13) позволяют использовать данную модель для проводов большего диаметра по сравнению с моделью 300/10 .
Расшифровка обозначения ГПГ-0,8-9,1-400/13 :
- ГПГ Гаситель проводов глухой (с глухим креплением на проводе)
- 0,8 Масса каждого груза гасителя — 0,8 кг
- 9,1 Диаметр стального троса-демпфера — 9,1 мм
- 400 Расстояние между осями грузов (длина гасителя) — 400 мм
- 13 Номер плашки, определяющий посадочный диаметр провода — 11,0–13,0 мм
Основные параметры :
- Тип гасителя ГПГ (с глухим креплением)
- Диаметр провода (для установки) 11,0–13,0 мм
- Диаметр троса-демпфера (d) 9,1 мм
- Диаметр груза (2R) 10 мм
- Длина гасителя (L) 400 мм
- Высота гасителя (H) 83,5 мм
- Масса гасителя 2,39 кг
- Нормативная база ТУ 34 49-001-40064547-98, ГОСТ Р 51177-98
Конструктивные особенности:
- Два груза одинаковой массы, установленные на гибком стальном демпферном тросе
- Зажим плашечного типа из алюминиевого профиля для надежного крепления на проводе
- Плашки с пониженными магнитными потерями
- Крепление осуществляется болтом с пружинными шайбами для предотвращения самоотвинчивания
Области применения:
- Воздушные линии электропередачи напряжением 35–750 кВ
- Защита сталеалюминиевых и алюминиевых проводов диаметром 11,0–13,0 мм
- Защита грозозащитных тросов
- Защита самонесущих волоконно-оптических кабелей связи
- Участки больших переходов ВЛ через естественные препятствия
