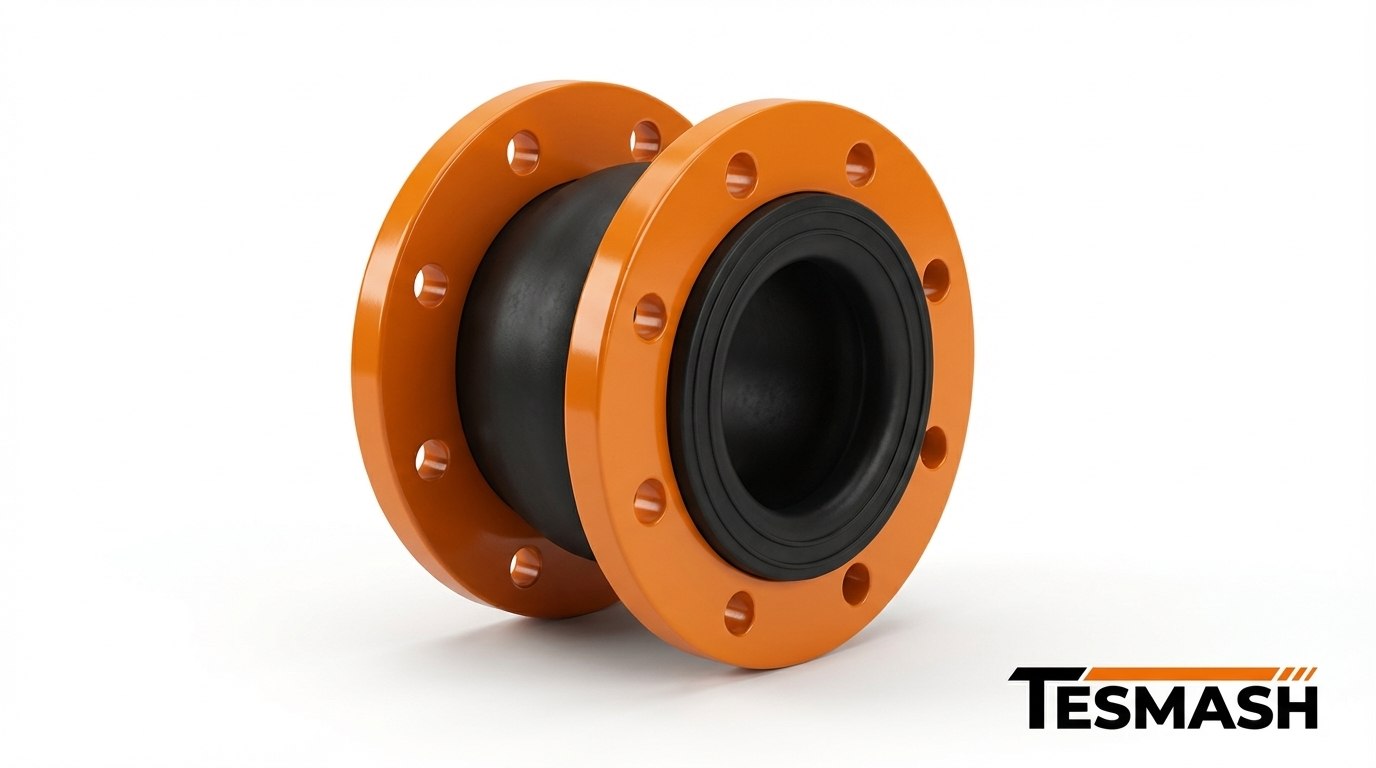

Компенсатор резиновый антивибрационный EPDM Ду 40 Ру10/16 фл L=95мм сжатие/растяжение 10/6
Каталог
Гарантия:
мы даём гарантию на все наши производимые изделия и прописываем условия в договоре.
Срок изготовления:
определяется индивидуально, после согласования спецификации.
Контроль качества:
все изделия проходят тщательный многоуровневый контроль качества.
Индивидуальное изготовление:
можем изготовить любое изделие по Вашим чертежам.
Доставка:
осуществляем доставку по всей России, транспортными компаниями.
Компенсатор резиновый EPDM Ду40 Ру10/16 L=95мм — компактное решение с нормированным сжатием/растяжением
Компания «Тесмаш» предлагает антивибрационный резиновый компенсатор Ду40 Ру10/16 фл с укороченной строительной длиной 95 мм и нормированными компенсирующими способностями: сжатие 10 мм, растяжение 6 мм. Такое исполнение позволяет эффективно использовать изделие в стесненных условиях монтажа, где стандартные компенсаторы длиной 130–150 мм не помещаются .Компенсатор изготавливается из высококачественного EPDM (этилен-пропиленовый каучук), устойчивого к горячей воде и пару, и рассчитан на универсальное рабочее давление 10/16 бар, что делает его пригодным для большинства систем водоснабжения, отопления и тепловых сетей .
Основные параметры:
- Условный диаметр (Ду) 40 мм (1½")
- Рабочее давление (Ру) 10/16 бар (1,0/1,6 МПа)
- Материал вставки EPDM (этилен-пропиленовый каучук)
- Строительная длина (L) 95 мм
- Осевое сжатие 10 мм
- Осевое растяжение 6 мм
- Боковой сдвиг до 10–12 мм
- Угловой поворот до 15–20°
- Тип присоединения фланцевое
- Рабочая температура от -40 до +150 °С
- Рабочая среда вода, горячая вода, пар, слабые кислоты, щелочи
Присоединительные размеры фланцев :
- Параметр Значение (Ру10) Значение (Ру16)
- Наружный диаметр фланца (D) 150 мм 150 мм
- Диаметр болтовой окружности (K) 110 мм 110 мм
- Количество отверстий 4 шт 4 шт
- Диаметр отверстий (d) 18 мм 18 мм
- Толщина фланца (b) 16 мм 18–20 мм
Конструктивные особенности:
- Укороченная строительная длина (95 мм) — позволяет монтировать компенсатор в ограниченном пространстве
- Нормированное сжатие/растяжение (10/6 мм) — четко заданные пределы деформации обеспечивают предсказуемую работу в системе
- EPDM резина — устойчива к горячей воде, пару, слабым кислотам и щелочам, выдерживает температуру до +150 °С
- Армированный каркас — многослойный нейлоновый корд, обеспечивающий трехкратный запас прочности
- Фланцы — поворотные из стали 20 или нержавеющей стали 12Х18Н10Т
Области применения:
- Насосные станции и котельные (в стесненных условиях)
- Системы водоснабжения и отопления
- Тепловые сети
- Компрессорные установки
- Промышленные кондиционеры
- Места, где стандартные компенсаторы не помещаются по длине
