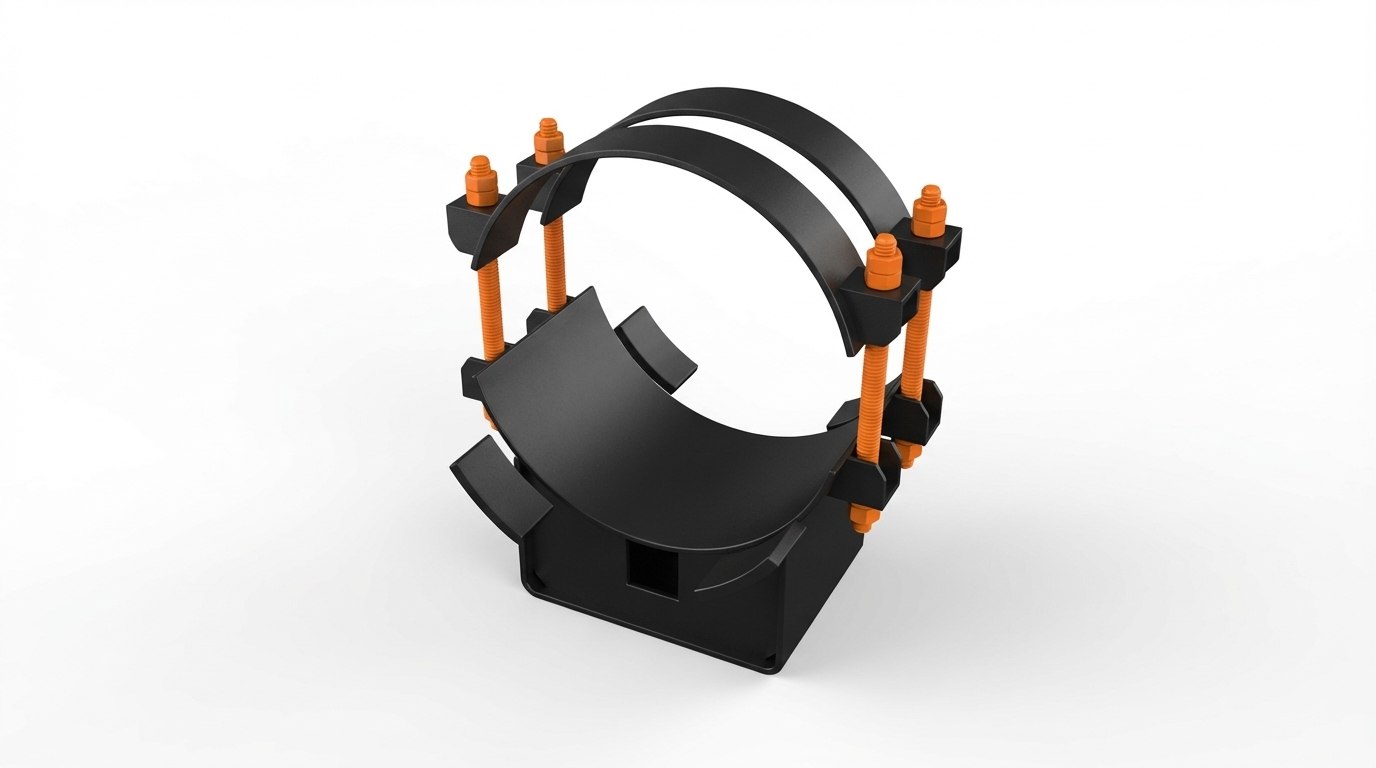

Опора неподвижная бугельная 1020-Т44.26.00.000 СБ — увеличенная высота для магистральных трубопроводов
Компания «Тесмаш» предлагает опору неподвижную бугельную 1020-Т44.26.00.000 СБ — мощную конструкцию для жесткой фиксации трубопроводов в промышленных и энергетических системах. Данное изделие предназначено для восприятия значительных осевых (до 100 тс) и боковых (до 60 тс) нагрузок, возникающих при эксплуатации магистральных трубопроводов, полностью исключая их смещение в заданных точках.Модель Т44.26 предназначена для трубопроводов наружным диаметром 1020 мм с увеличенной высотой установки 150 мм от основания до оси трубы. Такое конструктивное решение позволяет обеспечить необходимое пространство для размещения тепловой изоляции, а также компенсировать перепады высот несущих конструкций. Бугельная конструкция обеспечивает жесткое обжатие трубы двумя полуобечайками, стянутыми высокопрочными шпильками, что гарантирует равномерное распределение нагрузки по окружности и исключает деформацию трубопровода даже при экстремальных нагрузках.
Основные параметры опоры 1020-Т44.26.00.000 СБ:
- Обозначение: Т44.26
- Тип опоры: Неподвижная, бугельная
- Наружный диаметр трубы: (Dн) 1020 мм
- Высота: (от основания до оси) 150 мм
- Осевая нагрузка: до 100 тс (≈1000 кН)
- Боковая нагрузка: до 60 тс (≈600 кН)
- Общая масса: 362,5 кг
- Длина корпуса: 800 мм
- Ширина корпуса: 730 мм
- Материал: Ст3сп, 09Г2С, ст.20
- Нормативная база: Серия 4.903-10 выпуск 4
- Параметры среды: Ру до 6,4 МПа, tраб до +440 °С
Области применения:
- Магистральные нефтепроводы и газопроводы
- Тепловые сети (ТЭС, котельные) с увеличенной толщиной изоляции
- Трубопроводы химических и нефтеперерабатывающих производств
- Участки с высокими сейсмическими нагрузками
- Зоны, где требуется увеличенный зазор для теплоизоляционных конструкций
