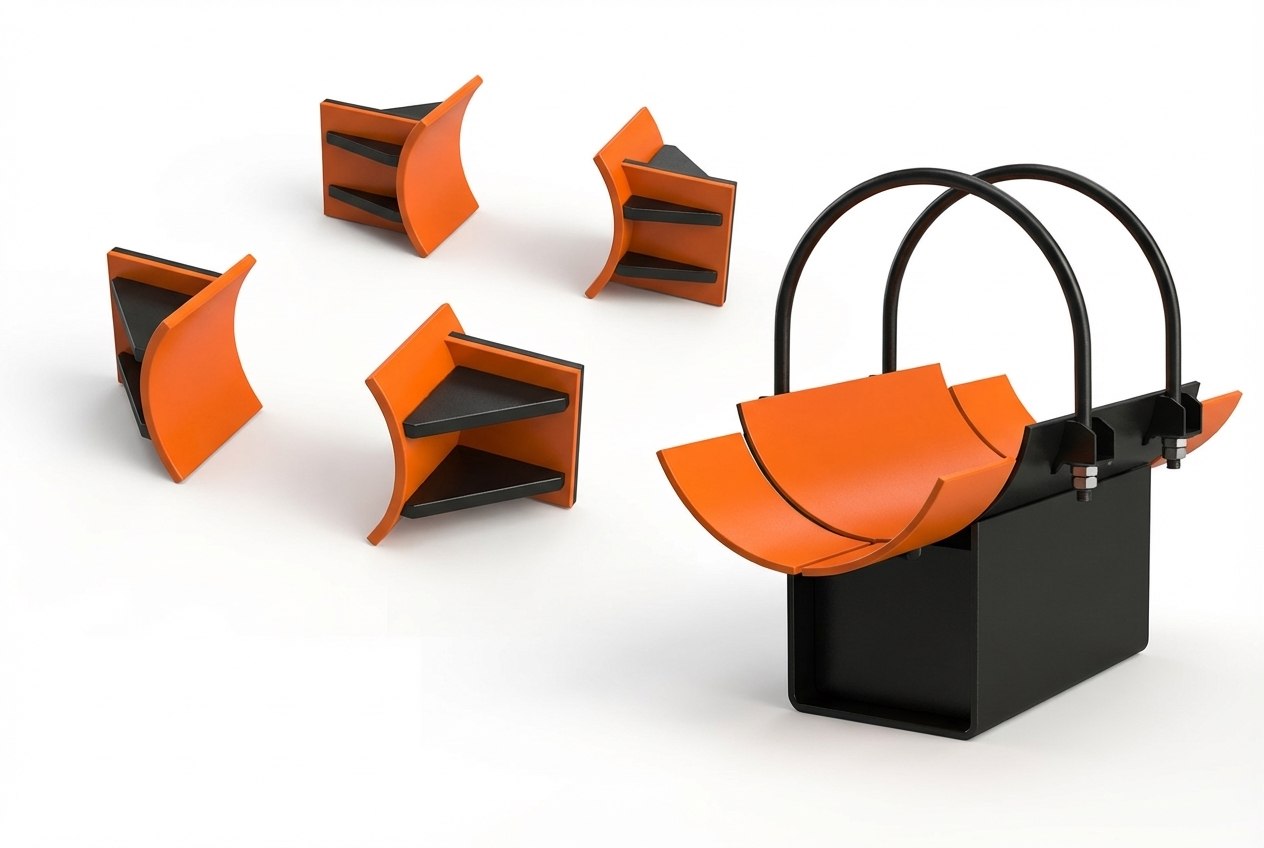

Опора неподвижная хомутовая ТС-669.00.00-03 Серия 5.903-13 выпуск 7
Каталог
Гарантия:
мы даём гарантию на все наши производимые изделия и прописываем условия в договоре.
Срок изготовления:
определяется индивидуально, после согласования спецификации.
Контроль качества:
все изделия проходят тщательный многоуровневый контроль качества.
Индивидуальное изготовление:
можем изготовить любое изделие по Вашим чертежам.
Доставка:
осуществляем доставку по всей России, транспортными компаниями.
Опора неподвижная хомутовая ТС-669.00.00-03 — надежная фиксация трубопроводов Ду 219 мм
Компания «Тесмаш» предлагает опору неподвижную хомутовую ТС-669.00.00-03, изготовленную в строгом соответствии с требованиями Серии 5.903-13 Выпуск 7-95. Данное изделие предназначено для жесткой фиксации стальных трубопроводов тепловых сетей в стационарном положении, воспринимая вертикальные, горизонтальные и угловые нагрузки, возникающие при эксплуатации .Модель ТС-669.00.00-03 предназначена для трубопроводов наружным диаметром 219 мм с толщиной стенки 6–7 мм . Хомутовая конструкция обеспечивает надежный обхват трубы, равномерно распределяя нагрузку по окружности и исключая деформацию трубопровода. Опора воспринимает осевые силы компенсации и силы трения скользящих опор, что особенно важно в местах установки компенсаторов и на поворотах трассы .
Основные параметры опоры ТС-669.00.00-03:
- Серия: 5.903-13
- Выпуск: 7-95
- Обозначение: ТС-669.00.00-03
- Тип опоры: Неподвижная, хомутовая
- Наружный диаметр трубы: (Dн) 219 мм
- Допускаемая осевая нагрузка: Q 70–90 кН (7–9 тс)
- Допускаемая вертикальная нагрузка: Р 40 кН (4 тс)
- Ширина хомута: (b) 60 мм
- Ширина упора: (В) 120 мм
- Длина подушки: (l) 137 мм
- Масса: 9,6–9,8 кг
- Температура рабочей среды: до 425 °С
- Давление условное: (Ру) до 4,0 МПа (40 кгс/см²)
Область применения:
- Трубопроводы тепловых сетей ТЭС, котельных
- Стальные технологические трубопроводы промышленных предприятий
- Участки установки компенсаторов и повороты трассы
- Системы с параметрами среды: температура до 425 °С, давление до 4,0 МПа
