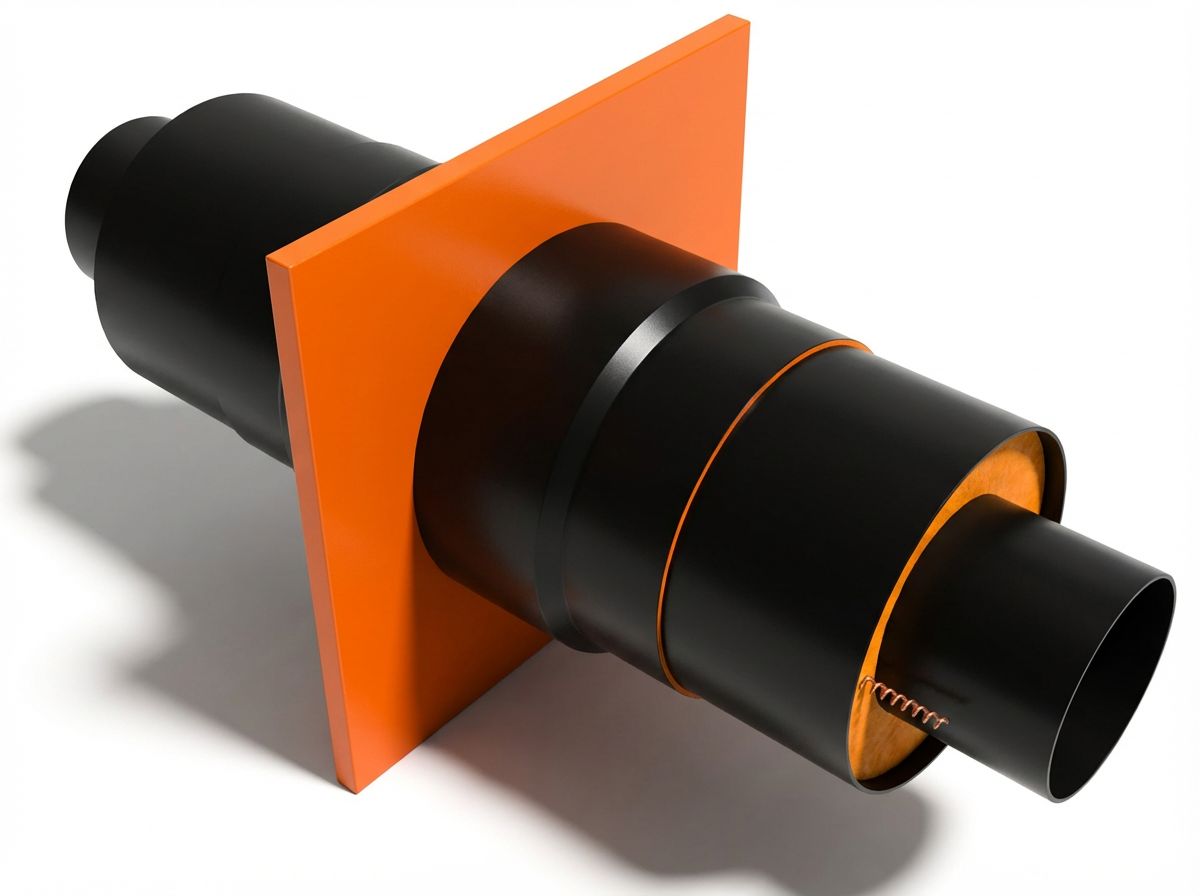

Опора неподвижная ППУ вариант Б тип 1 Ст3сп 26,8х2,8х225х16х1100х125х400 мм ГОСТ 3262-75
Каталог
Гарантия:
мы даём гарантию на все наши производимые изделия и прописываем условия в договоре.
Срок изготовления:
определяется индивидуально, после согласования спецификации.
Контроль качества:
все изделия проходят тщательный многоуровневый контроль качества.
Индивидуальное изготовление:
можем изготовить любое изделие по Вашим чертежам.
Доставка:
осуществляем доставку по всей России, транспортными компаниями.
Опора неподвижная ППУ вариант Б тип 1 — надежная фиксация двухтрубной системы с круглым фланцем
Компания «Тесмаш» предлагает элемент неподвижной опоры (ЭНО) в пенополиуретановой изоляции — готовое к монтажу изделие, объединяющее функции жесткой фиксации трубопровода и высокоэффективной теплогидроизоляции. Вариант Б означает конструкцию с круглой опорной плитой (фланцем), что обеспечивает равномерное распределение нагрузки и удобство бетонирования опоры в грунт или монтажа на фундаментные блоки .Отличительной особенностью данной модели является стальная труба-патрубок толщиной стенки 2,8 мм, что соответствует обыкновенному ряду водогазопроводных труб по ГОСТ 3262-75. Это обеспечивает повышенную несущую способность по сравнению с легкой серией (2,5 мм) .
Конструктивные особенности:
- Стальная труба-патрубок (2 шт)
- Анкерный щит (фланец)
- Теплоизоляция
- Защитная оболочка
- Система ОДК
- Заглушка изоляции (МЗИ)
- Длина патрубков
- Шаг между трубами
Основные параметры:
- Тип опоры: Неподвижная (жесткая фиксация)
- Вариант исполнения: Б (с круглым фланцем)
- Тип изоляции: 1 (стандартный)
- Марка стали: Ст3сп
- Наружный диаметр трубы: 26,8 мм (Ду 20)
- Толщина стенки: 2,8 мм (обыкновенный ряд)
- Диаметр фланца: 225 мм
- Толщина фланца: 16 мм
- Диаметр защитной оболочки: (ПЭ) 125 мм
- Длина каждого патрубка: 1100 мм
- Шаг между трубами (осевое расстояние): 400 мм
- Допускаемая осевая нагрузка: 3,6 тс (≈36 кН)
- Рабочее давление: до 1,6 МПа
- Температура теплоносителя: до +140 °С (кратковременно до +150 °С)
- Срок службы: не менее 30 лет
Сравнение толщин стенок труб Ду 20 по ГОСТ 3262-75:
Серия Толщина стенки, мм Масса 1 п.м., кг Применение Легкая 2,5 1,50 Стандартные условия Обыкновенная 2,8 1,66 Повышенные нагрузки Усиленная 3,2 1,86 Максимальные нагрузкиОбласти применения:
- Тепловые сети (подземная бесканальная прокладка)
- Системы горячего водоснабжения
- Трубопроводы в каналах и тоннелях
- Двухтрубные системы теплоснабжения
- Участки с установкой компенсаторов и повороты трассы
