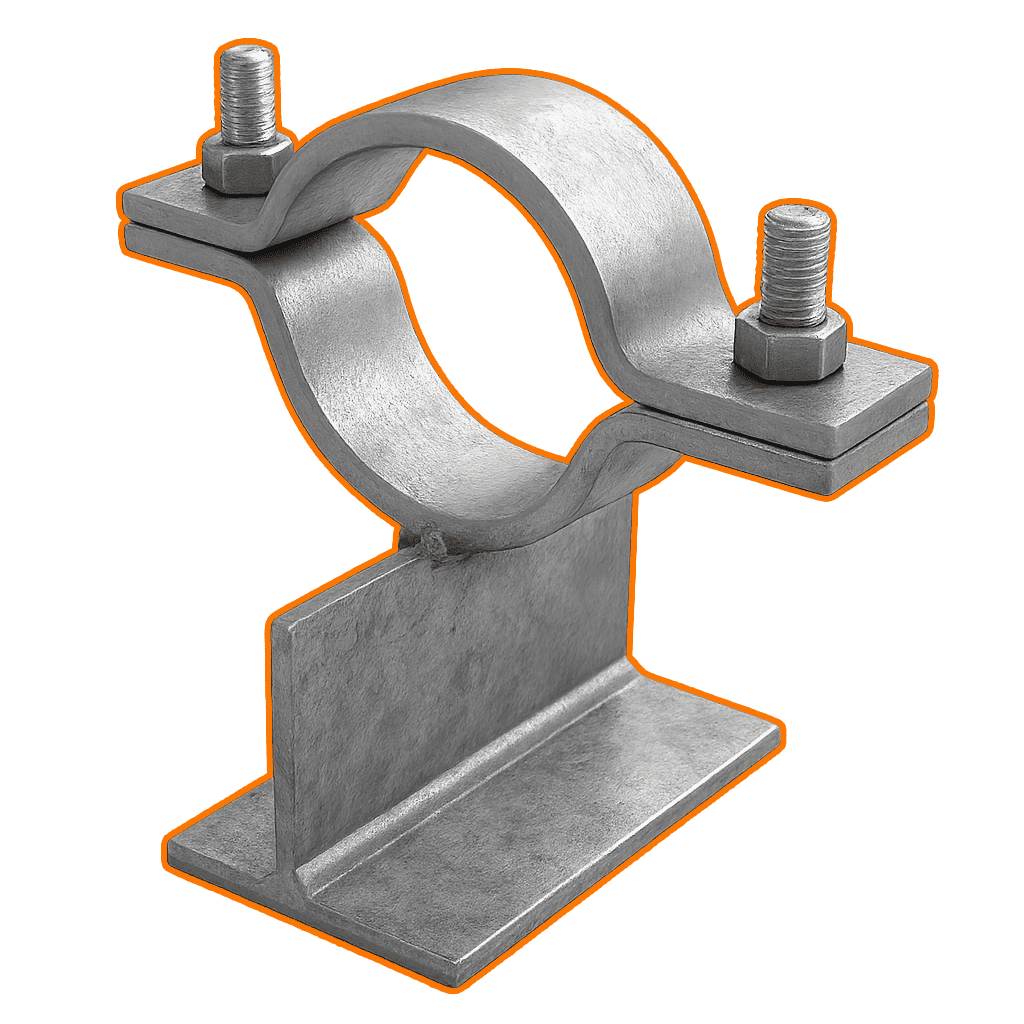

Тавровая хомутовая опора: надёжная фиксация трубопроводов
Тавровая хомутовая опора (ТХ) — это ключевой элемент трубопроводных систем, обеспечивающий надёжную фиксацию и поддержку труб в проектном положении. Она широко применяется в промышленности, энергетике и строительстве, обеспечивая безопасную и эффективную эксплуатацию трубопроводных коммуникаций.
Конструкция и принцип работы
Основные элементы конструкции тавровой хомутовой опоры:
- Тавровый профиль — основа, принимающая основную нагрузку.
- Хомуты — фиксирующие элементы для жесткого крепления трубы.
- Крепежные детали — болты, гайки, шайбы для соединения элементов.
Принцип работы тавровой опоры заключается в передаче нагрузок от трубопровода на опорную конструкцию, что позволяет защитить трубы от деформации и повреждений, вызванных изменением температуры, давлением среды и другими факторами.
Технические характеристики
Ключевые параметры тавровых хомутовых опор:
- Диаметр труб: от 18 до 159 мм.
- Температурный режим эксплуатации: от -70°С до +450°С.
- Рабочее давление: до 10 МПа.
- Вес опоры: от 1 до 10,3 кг.
Данные характеристики делают тавровые хомутовые опоры идеальным выбором для применения в широком диапазоне условий эксплуатации.
Материалы и покрытия
Тавровые хомутовые опоры производятся из различных материалов:
- Углеродистые стали (ВСт3, ст20, ст35).
- Легированные стали (09Г2С).
- Нержавеющие стали (12Х18Н10Т).
Покрытия для защиты от коррозии:
- Грунт ГФ-021.
- Горячее цинкование.
- Эпоксидные составы.
- Цинкосодержащие эмали.
Применение таких защитных покрытий значительно увеличивает срок службы опор и сохраняет их первоначальные свойства.
Области применения
Тавровые хомутовые опоры широко используются в различных отраслях:
- Нефтегазовая промышленность.
- Энергетический сектор.
- Химическая промышленность.
- Металлургия.
- Теплоснабжение.
- Паропроводы.
Они идеально подходят для использования в системах подачи горячей воды, пара, масла и других теплоносителей.
Виды тавровых опор
Тавровые хомутовые опоры выпускаются в нескольких исполнениях:
- Подвижные опоры, компенсирующие температурные расширения.
- Неподвижные опоры, фиксирующие трубу в заданном положении.
Выбор типа опоры зависит от условий эксплуатации и требуемой степени свободы перемещения трубопровода.
Преимущества использования
Преимущества тавровых хомутовых опор:
- Универсальность применения.
- Простота монтажа и демонтажа.
- Высокая прочность конструкции.
- Долговечность эксплуатации.
- Возможность работы с разными диаметрами труб.
Все это делает тавровые хомутовые опоры оптимальным выбором для поддержки трубопроводов различного назначения.
Особенности монтажа
Этапы установки тавровой хомутовой опоры:
- Подготовка основания.
- Разметка мест установки.
- Монтаж таврового профиля.
- Установка и фиксация хомутов.
- Проверка надёжности крепления.
Правильная установка — залог продолжительной и безопасной эксплуатации трубопровода.
Ограничения применения
Не рекомендуется использовать тавровые хомутовые опоры в условиях:
- Сейсмической активности.
- Вечномерзлых грунтов.
- Хладагентов.
- Пучинистых грунтов.
В таких случаях целесообразно рассмотреть альтернативные типы опор.
Техническое обслуживание
Рекомендуется регулярно проводить:
- Осмотр креплений.
- Проверку состояния антикоррозийного покрытия.
- Контроль смещения труб.
- Замена изношенных элементов.
Эти меры помогут поддерживать опоры в исправном состоянии и предотвратить аварии.
Тавровая хомутовая опора — это надёжное решение для фиксации и поддержки трубопроводных систем различного назначения. Грамотный выбор типа опоры, правильная установка и соблюдение правил эксплуатации обеспечивают продолжительный срок службы и стабильную работу трубопроводов в любых условиях эксплуатации.
Доставка осуществляется автотранспортом или железнодорожным отправлением в любой регион. Стоимость доставки рассчитывается индивидуально исходя из массы груза и удаленности объекта. Клиентам предоставляется бесплатная консультация по логистике. Отгрузка продукции производится после 100% оплаты или согласно условиям договора.
Для теплотрасс чаще всего применяются опоры скользящие, опоры подвижные и сальниковые серии, например, 57-тх-ас11, 76-тх-ас21, 108-тх-бс22, 133-тх-бс12, 159-тх-бс22. Они компенсируют продольные и поперечные смещения труб при нагреве. Возможно изготовление опор с изоляцией ППУ для снижения теплопотерь.
В номенклатуру входят болты с шестигранной головкой, фундаментные болты, фланцы, заглушки, отводы, тройники, переходы, муфты соединительные. Также изготавливаются полухомуты, кольца, прокладки, сальники, лента для изоляции стыков. Все комплектующие поставляются в соответствии с требованиями заказчика и действующими стандартами.
Цена опор зависит от типоразмера, материала, объема партии и необходимости антикоррозионной обработки. Чтобы узнать стоимость опор, направьте спецификацию с перечнем позиций, например, 57-тх-ас21, 76-тх-ас11, 89-тх-ас12, 108-тх-бс12, 133-тх-бс22, 159-тх-бс12. Цена может быть снижена при заказе крупной партии. Добавить товар в корзину или оформить заказ можно на сайте либо связаться с отделом продаж.
На каждую партию продукции оформляется сертификат качества, паспорт изделия и декларация соответствия. В документации указаны марка стали, результаты контроля сварных соединений, данные о покрытии. Для заказчика формируется комплект чертежей и спецификаций. Вся продукция «Тэсмаш» проходит входной контроль в соответствии с ОСТ и ГОСТ.
Да, возможно изготовление опор ТХ по индивидуальным чертежам с нестандартной высотой, увеличенной нагрузочной способностью или специальной конфигурацией опорной плиты. Для этого необходимо отправить заявку или предоставить эскиз. Наш менеджер свяжется с вами для уточнения деталей и подготовит расчет стоимости опор.
Опора ТХ предназначена для горизонтальных участков, опора КХ — для вертикальных. Изделия серии ШП относятся к штуцерным проходкам. Также различаются типы крепления к несущим конструкциям: опоры ТХ монтируются на фундаментные болты либо привариваются к закладным плитам. Каждая серия имеет собственное обозначение по ГОСТ и ОСТ.
Ключевые параметры — высота, масса изделия, диаметр трубы, предельная нагрузка и тип крепления. В характеристиках опор указаны также габаритные размеры, диаметры отверстий под фундаментные болты и марка стали. Например, для 159-тх-бс22 и 159-тх-б22 размеры и масса различаются в зависимости от исполнения.
Применяются сталь углеродистая (ст20), низколегированная 09г2с и нержавеющая 12Х18Н10Т. Для наружных сетей возможно исполнение оцинкованное. В зависимости от условий эксплуатации подбираются материалы опор. Компания «Тэсмаш» также изготавливает опоры из стали 09г2с и нержавеющей по чертежам заказчика.
Обозначение содержит условный диаметр трубы, тип опоры и материал изготовления. Например, 57-тх-а21 и 57-тх-ас11 различаются наличием сальникового уплотнения. Индекс а12, а22, ас00, ас22, б12, б22, бс12, бс22 указывает на конструктивное исполнение и категорию несущей способности. Расшифровка всех позиций — 57-тх-а12, 76-тх-а12, 89-тх-а11, 108-тх-б12, 133-тх-б22, 159-тх-б12 и другие — содержится в технической документации.
Линейка включает подвижные, скользящие, неподвижные, сальниковые серии, а также пружинные подвески и узлы подвесок стальных. Среди востребованных позиций: опора неподвижная, опора скользящая, опора подвижная. Маркировка обозначает тип исполнения, диаметр и материал. Например, 76-тх-ас21 относится к сальниковым опорам для труб 76 мм.
Опора ТХ — это подвижная или неподвижная конструкция для крепления стальных трубопроводов, компенсирующая температурные расширения и обеспечивающая устойчивость магистралей. Данные изделия строго соответствуют отраслевым стандартам и серии 1.487.1997. Компания «Тэсмаш» производит опоры ТХ из стали марок Вст3пс, ст20, 09г2с и нержавеющей 12Х18Н10Т.
