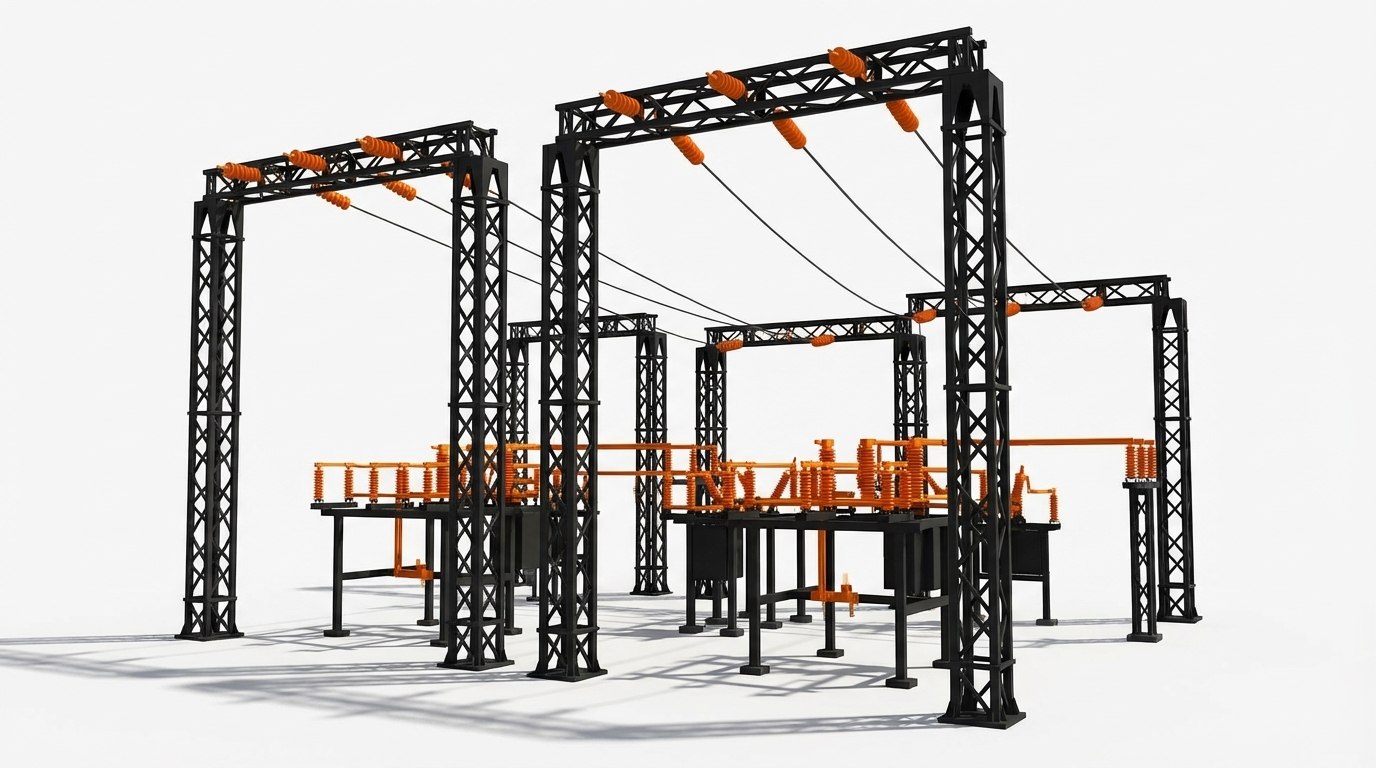

Портал ОРУ ПС-35Я3С — ячейковый стальной портал 35 кВ для районов Крайнего Севера
Компания «Тесмаш» предлагает ячейковый стальной портал ПС-35Я3С — готовое к монтажу изделие для открытых распределительных устройств (ОРУ) подстанций напряжением 35 кВ. Портал предназначен для подвески проводов верхнего яруса ячейковой ошинковки и является основной несущей конструкцией ОРУ .Изделие изготавливается в строгом соответствии с типовым проектом 3.407.2-162 выпуск 2 и предназначено для эксплуатации в северных районах (индекс «С» в маркировке) . Применение низколегированной стали 09Г2С обеспечивает работоспособность конструкции при температурах до -65°С .
Основные параметры портала ПС-35Я3С :
- Тип изделия: Портал стальной ячейковый, северное исполнение
- Обозначение: ПС-35Я3С
- Типовой проект: 3.407.2-162 выпуск 2
- Класс напряжения: 35 кВ
- Высота до траверсы: 7,85 м
- Количество стоек: 2 шт.
- Материал: Сталь 09Г2С (низколегированная)
- Температура эксплуатации: до -65 °С
Конструктивные особенности:
- Стойки и траверса — сварные решетчатые конструкции из углового проката с постоянным поперечным сечением 500×500 мм
- Узкобазные стойки — устанавливаются на один фундамент, что сокращает затраты на основание
- Северное исполнение — применение низколегированной стали 09Г2С, сохраняющей вязкость при низких температурах
- Соединение с фундаментом — закрепление узкобазных стоек на цилиндрических железобетонных фундаментах, устанавливаемых в пробуренные котлованы
Области применения:
- Открытые распределительные устройства (ОРУ) подстанций 35 кВ в районах Крайнего Севера и приравненных к ним местностях
- Строительство и реконструкция объектов энергетики в зонах вечной мерзлоты
- Нефтегазовая отрасль (промысловые подстанции в северных регионаים)
- Электрифицированные железные дороги в районах с суровым климатом
