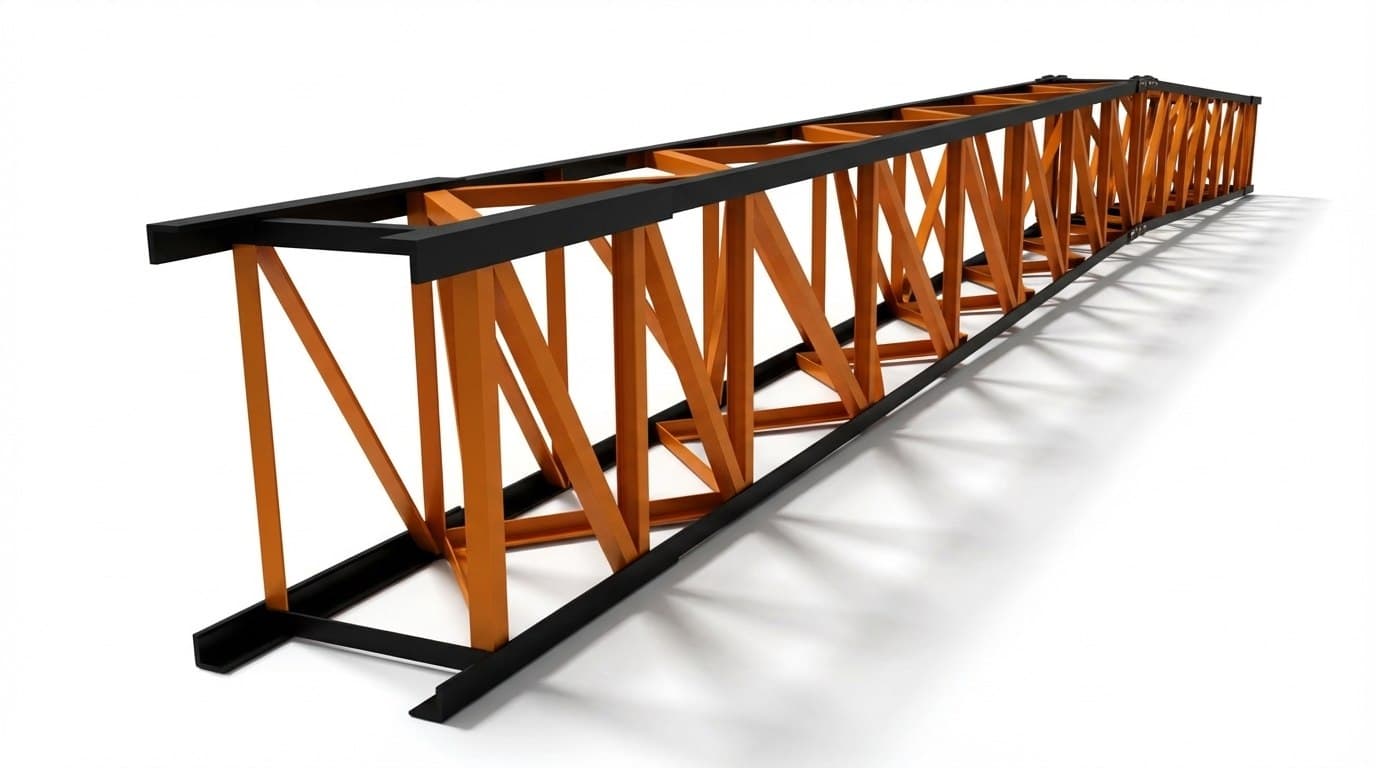

Ригель жесткой поперечины РЦ-100-1-16,315 — надежная основа для контактной сети железных дорог
Компания «Тесмаш» предлагает ригель жесткой поперечины РЦ-100-1-16,315 — готовое к монтажу изделие для электрифицированных железных дорог. Ригели данного типа предназначены для подвески деталей контактной сети переменного и постоянного тока, а также для установки осветительных приборов и прокладки коммуникаций через железнодорожные пути .Изделие изготавливается в строгом соответствии с типовым проектом №5254 и техническими условиями ТУ 5264-845-01393674-07 . Конструкция представляет собой сквозную ферму балочного типа с параллельными поясами и раскосной решеткой (связями) в вертикальной и горизонтальной плоскостях, собираемую из двух блоков .
Расшифровка маркировки РЦ-100-1-16,315:
- РЦ Ригель жесткой поперечины без освещения
- 100 Несущая способность — 100 кН·м (расчетный изгибающий момент)
- 1 Номер исполнения или тип блока (крайний)
- 16,315 Фактическая расчетная длина ригеля — 16,315 м
Основные параметры:
- Тип изделия: Ригель жесткой поперечины балочного типа
- Обозначение: РЦ-100-1-16,315
- Типовой проект: №5254
- Нормативная база: ТУ 5264-845-01393674-07
- Несущая способность: 100 кН·м
- Количество блоков: 2 (крайний блок + накладки)
- Фактическая длина: 16,315 м
- Проектная длина пролета: 16,915 м
- Материал: Сталь С245 (углеродистая) / С345 (низколегированная)
- Антикоррозийное покрытие: Горячее цинкование (100–140 мкм)
- Климатическое исполнение: УХЛ1 по ГОСТ 15150-69
Конструктивные особенности:
- Решетчатая ферма — сквозная конструкция с параллельными поясами, обеспечивает высокую жесткость при минимальном расходе металла
- Сборно-блочная конструкция — ригель состоит из двух блоков (крайний блок БК-2), соединяемых стыковыми нахлесточными соединениями с помощью болтовых накладок
- Унификация — изделие полностью совместимо с типовыми оголовками (ОГ-1, ОГ-2, ОГ-3), консольными столиками (СК-1, СК-2) и лестницами (ЛОУ-1, ЛОУ-2)
Области применения:
- Электрифицированные железные дороги колеи 1520 мм
- Многопутные перегоны и станции
- Реконструкция и капитальный ремонт контактной сети
- Перевод линий на скоростное движение
- Прокладка коммуникаций через железнодорожные пути
