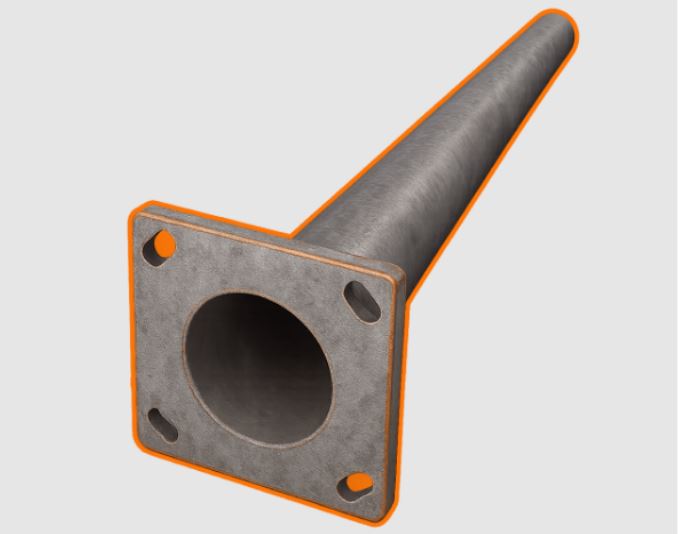

Анкерно‑угловая опора СМ10АУ от «Тесмаш»
Прочное и надёжное решение для линий электропередачи анкерно‑угловая опора СМ10АУ производства компании «Тесмаш». Изделие разработано для строительства воздушных линий электропередачи (ВЛ) класса напряжения 10 кВ и адаптировано к эксплуатации в сложных климатических условиях.
Назначение
Опора СМ10АУ применяется при строительстве и реконструкции ЛЭП в местах поворота трассы.
Её ключевые функции: восприятие нагрузок, действующих вдоль и поперёк линии; компенсация суммарных нагрузок от натяжения проводов; надёжное анкерное крепление проводов к траверсам; обеспечение устойчивости линии при ветровых и гололёдных нагрузках (районы I–V по ветровой нагрузке).
Ключевые преимущества
Выбирая опору СМ10АУ от «Тесмаш», вы получаете:Высокую прочность. Конструкция изготовлена из углеродистой стали марки С245, что гарантирует надёжность при эксплуатации в широком диапазоне температур — до −40 °C. Долгий срок службы. Антикоррозионная защита методом горячего цинкования существенно увеличивает срок эксплуатации изделия в агрессивных средах (до 75 лет). Быстрый монтаж. Фланцевое соединение с фундаментом позволяет оперативно установить опору на трубу с ответным фланцем или другие проектные решения. Экономию на логистике. Опора поставляется в разобранном виде: верхние секции укладываются внутри нижних, что снижает затраты на транспортировку и хранение. Гарантированное качество. Каждая партия проходит многоступенчатый контроль: входной контроль сырья, операционный контроль в процессе производства и выходной контроль с контрольной сборкой. Конструктивные особенности- Модель СМ10АУ — одноцепная свободностоящая многогранная опора рядового исполнения:
- Конструкция: одностоечная многогранная стойка в форме полого усечённого конуса.
- Нижний диаметр стойки: Ø674 мм.
- Общая высота: 10 м. Высота до нижней траверсы: 8,5 м.
- Наличие тросостойки: отсутствует (без грозотроса).
- Тип соединения с фундаментом: фланцевое. Вес: 655 кг.
Каждая опора комплектуется:
- комплектовочной ведомостью;
- схемой сборки;
- полным набором метизов;
- маркировкой деталей согласно КМД.
