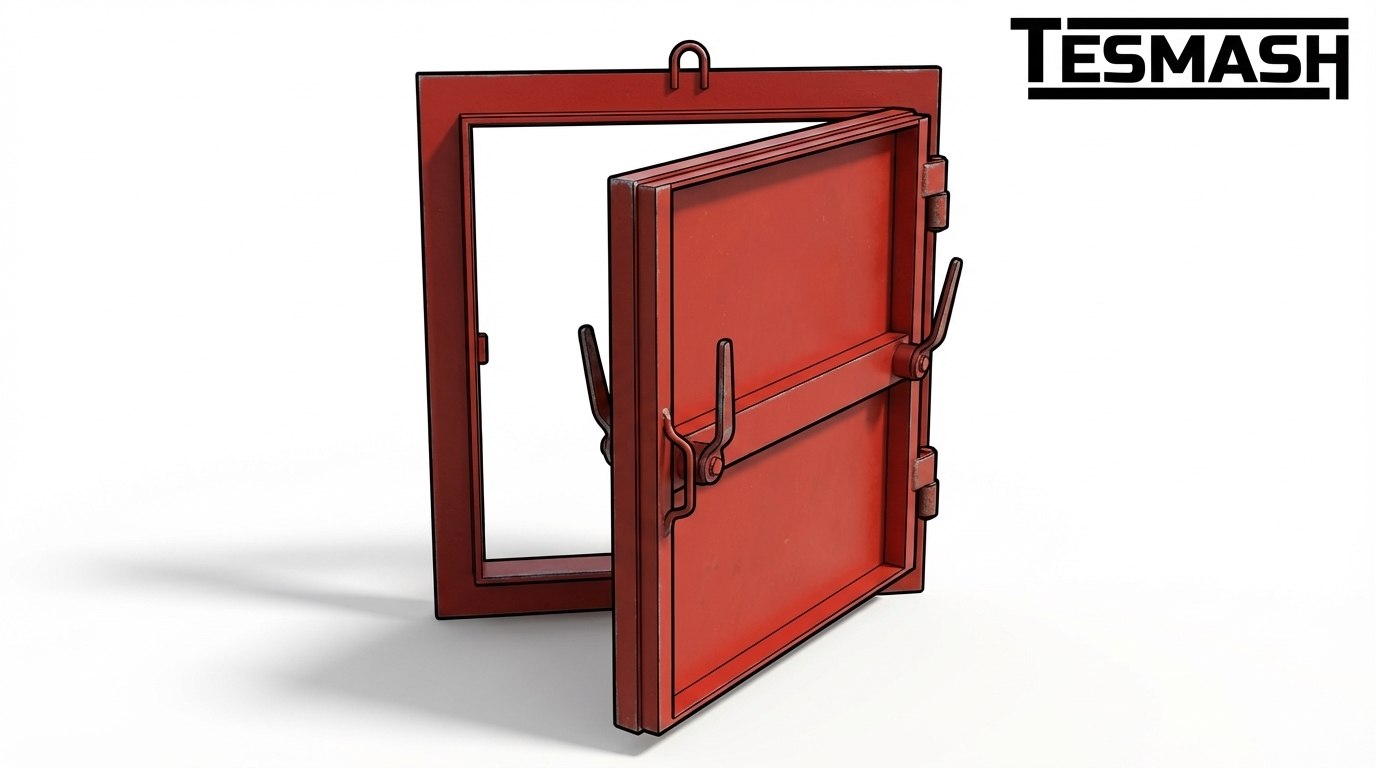

Ставень герметический СУ-IV-1



Ставень герметический СУ-IV-1 — надежная герметизация проемов в убежищах и подземных сооружениях

Компания «Тесмаш» предлагает герметический ставень СУ-IV-1 — высоконадежное устройство для герметизации проемов в сооружениях коллективной защиты. Изделие предназначено для установки в тамбурах лазов, расширительных камерах, камерах установки фильтров, подземных парковках и других помещениях, где требуется обеспечить герметичность проема .

Ставень СУ-IV-1 является герметическим (в отличие от защитно-герметических ставен СУ-I-1, СУ-II-2, СУ-III-2) и применяется для внутренних и наружных устройств, где не требуется защита от ударной волны, но необходима надежная герметизация .

Расшифровка маркировки СУ-IV-1:

• СУ Ставень герметический (для убежищ и защитных сооружений)
• IV Класс убежища (4 класс, избыточное давление до 1 кПа)
• 1 Номер разработки образца

Основные параметры:

• Обозначение СУ-IV-1
• Тип Герметический ставень
• Габаритные размеры (Д×Ш×В) 950×950×210 мм
• Размер проема 800×800 мм
• Масса 71,6–76,1 кг
• Направление открывания Направо или налево (по согласованию с заказчиком)
• Нормативная база Серия 01.036-1 выпуск 11
• Механизм закрывания Конический редуктор, винтовые тяги с клиньями, штурвалы

Конструктивные особенности:

• Полотно — металлическая сварная конструкция из листового и профильного проката
• Коробка (комингс) — сварная рама из профильного проката, передающая нагрузку на ограждающие конструкции
• Механизм задраивания — конический редуктор с винтовыми тягами и клиньями, запирание с двух сторон
• Уплотнение — резиновый профиль по периметру полотна, обеспечивающий герметичность
• Петли — приварены к коробке, обеспечивают распашное открывание

Принцип работы:

• Ставень является распашным устройством. При вращении штурвалов (рукояток) конический редуктор приводит в движение винтовые тяги с клиньями, которые прижимают полотно к коробке. Герметичность обеспечивается резиновым уплотнителем, расположенным по периметру полотна. Для контроля положения ставня (открыто/закрыто) на рукоятках нанесены специальные метки .

Области применения:

• Убежища гражданской обороны (4 класс)
• Подземные парковки и гаражи
• Расширительные камеры и камеры установки фильтров
• Тамбуры лазов и другие помещения коллективной защиты
• Сооружения, требующие герметизации проемов
