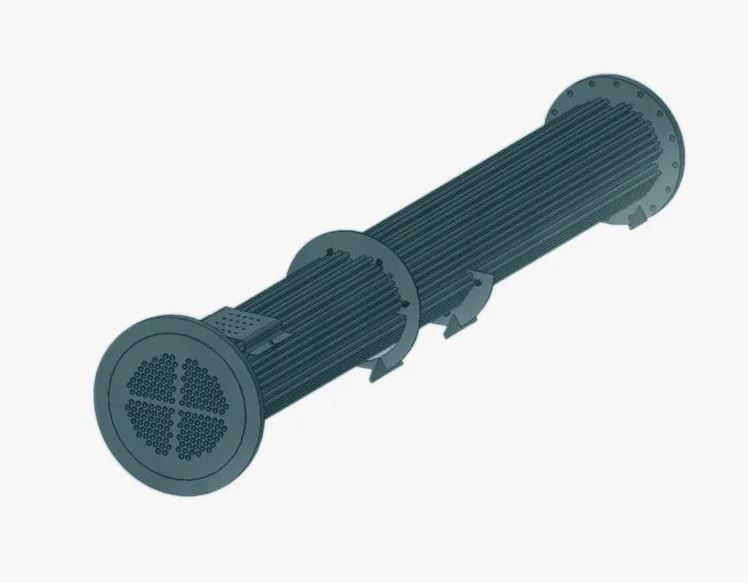

Трубный пучок теплообменного аппарата диаметром 325 мм. и рабочим давлением 2,5 МПа.
Каталог
Гарантия:
мы даём гарантию на все наши производимые изделия и прописываем условия в договоре.
Срок изготовления:
определяется индивидуально, после согласования спецификации.
Контроль качества:
все изделия проходят тщательный многоуровневый контроль качества.
Индивидуальное изготовление:
можем изготовить любое изделие по Вашим чертежам.
Доставка:
осуществляем доставку по всей России, транспортными компаниями.
Трубный пучок Ду325 PN25: Сердце кожухотрубчатого теплообменника
В кожухотрубчатых теплообменных аппаратах, применяемых в нефтепереработке, нефтехимии и энергетике, ключевым элементом, определяющим эффективность теплопередачи, является трубный пучок. Компания «Тесмаш» предлагает изготовление трубных пучков диаметром 325 мм на условное давление 2,5 МПа (25 кгс/см²), которые полностью соответствуют требованиям ГОСТ 13202-77 и ГОСТ 13203-77 .Конструктивные особенности:
- Тип исполнения: Для аппаратов диаметром 325 мм с давлением 2,5 МПа возможно изготовление пучков как для теплообменников с неподвижными трубными решетками, так и с U-образными трубами или плавающей головкой .
- Трубная система: Теплообменные трубы диаметром 20×2 мм или 25×2 мм, длиной 3,0; 4,0 или 6,0 м . Материал труб — углеродистая сталь (Ст20), нержавеющая сталь (12Х18Н10Т), легированная сталь (09Г2С) или латунь Л63 .
- Трубные решетки: Изготавливаются из стали 09Г2С, 20 или биметалла. Отверстия под трубы размещаются строго по ГОСТ 13202-77 с шагом, обеспечивающим надежную вальцовку или сварку .
- Число ходов: В зависимости от технологической задачи пучки могут быть 1-, 2- или 4-ходовыми .
Технические характеристики:
- Диаметр корпуса (Dн) 325 мм
- Рабочее давление (PN) 2,5 МПа (25 кгс/см²)
- Температурный диапазон от -70°C до +450°C
- Материалы труб Ст20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, латунь
- Нормативная база ГОСТ 13202-77, ГОСТ 13203-77
- Срок службы не менее 10 лет
Заполните опросный лист
Скачайте и заполните опросный лист и отправьте нам на электронную почту или любым удобным мессенджером. В кратчайшие сроки мы предоставим Вам коммерческое предложение.
