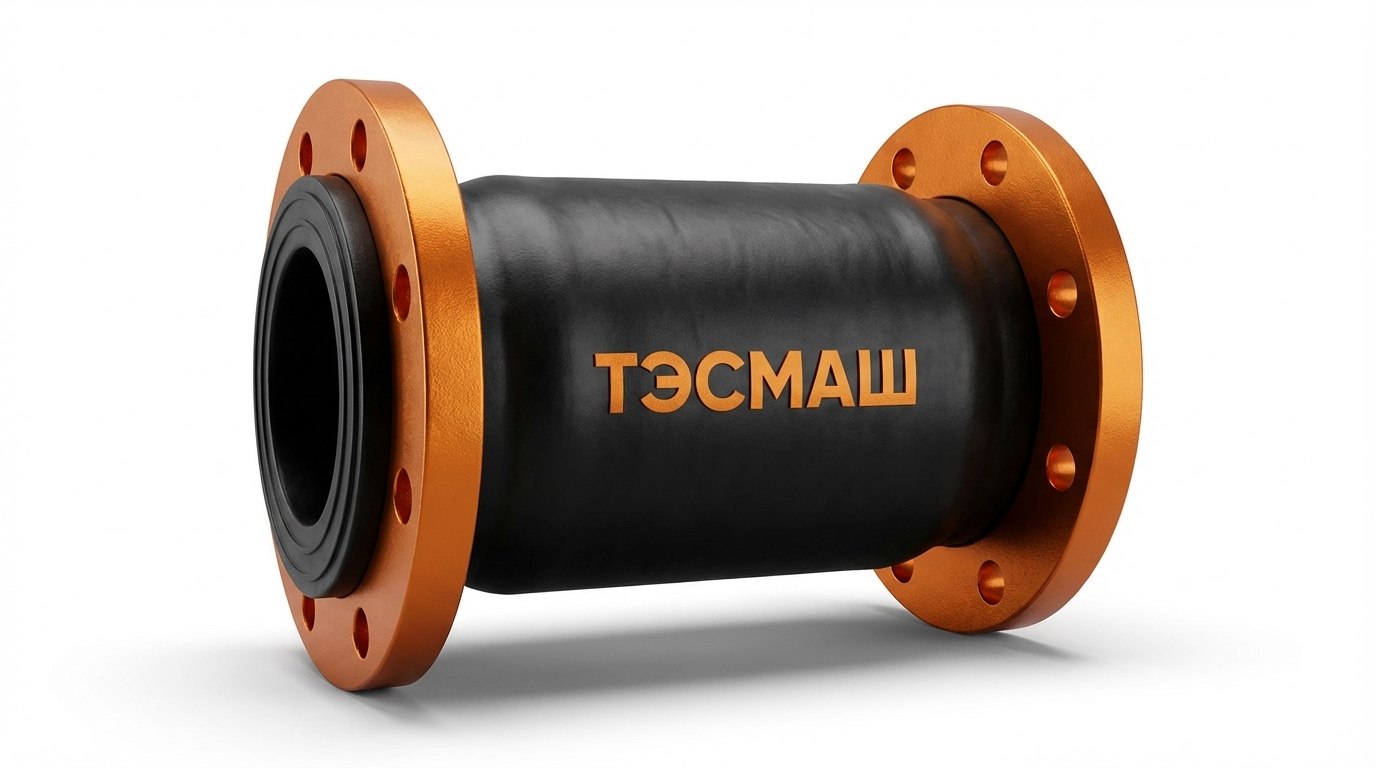

Вибровставка фланцевая Ду1000 Ру10 КР — надежное соединение для магистральных трубопроводов
Компания «Тесмаш» предлагает вибровставку фланцевую Ду1000 Ру10 КР — высоконадежное изделие для компенсации тепловых расширений, гашения вибраций и защиты от гидроударов в трубопроводных системах большого диаметра. Данная модель предназначена для монтажа на трубопроводах с условным диаметром 1000 мм (наружный диаметр трубы 1020 мм) и рассчитана на рабочее давление 10 бар .Изделие широко применяется при проектировании и монтаже насосных станций, котельных, компрессорных установок, а также при строительстве магистральных водопроводов, нефтепроводов и тепловых сетей .
Основные параметры:
- Условный диаметр (Ду) 1000 мм
- Наружный диаметр трубы (Дн) 1020 мм
- Рабочее давление (Ру) 10 бар (1,0 МПа)
- Разрушающее давление не менее 30 бар
- Температура рабочей среды от -40 до +150 °С
- Рабочая среда вода, пар, газ, неагрессивные и слабоагрессивные жидкости
- Тип присоединения фланцевое
Присоединительные размеры фланцев (по DIN PN 10):
- Наружный диаметр фланца (D) 1220–1230 мм
- Диаметр болтовой окружности (K) 1160–1170 мм
- Количество отверстий 28 шт
- Диаметр отверстий (d) 36 мм
- Толщина фланца (b) 43 мм
Строительная длина (L):
- 260 мм — стандартное исполнение
- 300 мм — увеличенное исполнение (для компенсации больших смещений)
Конструктивные особенности:
- Резиновая вставка — изготавливается из специальных резиновых смесей (EPDM, NBR, PTFE) в зависимости от рабочей среды
- Армированный каркас — многослойный нейлоновый или капроновый корд, обеспечивающий трехкратный запас прочности по разрушающему давлению
- Фланцы — из стали 20 или нержавеющей стали 12Х18Н10Т
- Безраспорная конструкция — при подаче давления не оказывает силового воздействия на соединяемые трубопроводы
Области применения:
- Магистральные водопроводы и системы водоснабжения
- Насосные станции и котельные
- Тепловые сети и станции теплоснабжения
- Нефтепроводы и маслопроводы
- Компрессорные и вентиляционные установки
