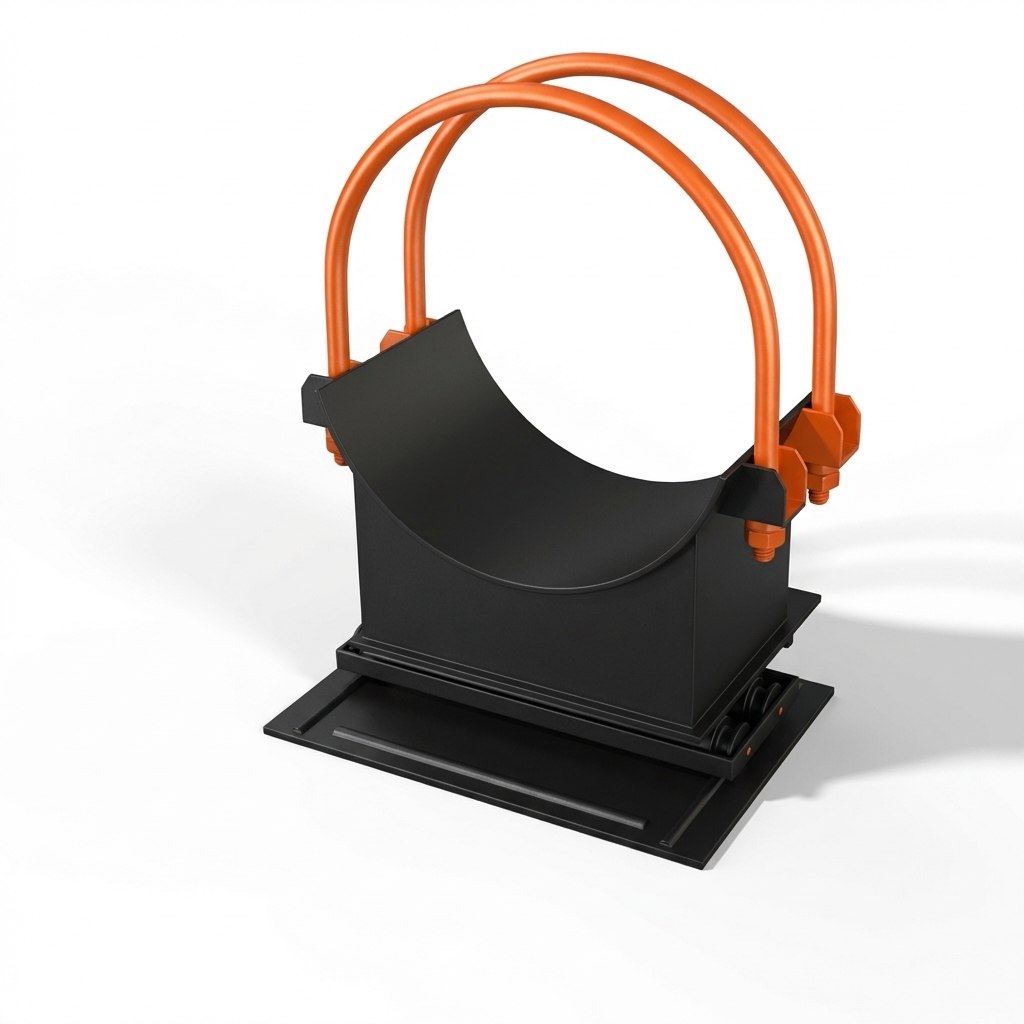

Опора катковая 530У-11 ОСТ 34-10-619-93
Каталог
Гарантия:
мы даём гарантию на все наши производимые изделия и прописываем условия в договоре.
Срок изготовления:
определяется индивидуально, после согласования спецификации.
Контроль качества:
все изделия проходят тщательный многоуровневый контроль качества.
Индивидуальное изготовление:
можем изготовить любое изделие по Вашим чертежам.
Доставка:
осуществляем доставку по всей России, транспортными компаниями.
Опора катковая 530У-11 ОСТ 34-10-619-93 — подвижная усиленная опора для трубопроводов ТЭС и АЭС
Компания «Тесмаш» предлагает опору катковую 530У-11, изготовленную в строгом соответствии с требованиями ОСТ 34-10-619-93. Данное изделие предназначено для надежного крепления стальных трубопроводов тепловых (ТЭС) и атомных (АЭС) электростанций с наружным диаметром трубы 530 мм.Модель 530У-11 относится ко второму типу катковых опор по классификации ОСТ 34-10-619-93, что определяет ее как подвижную опору. Конструкция обеспечивает продольное перемещение трубопровода при тепловых расширениях, компенсируя температурные деформации и снижая нагрузку на опорные конструкции. Усиленная конструкция позволяет выдерживать более высокие динамические нагрузки и обеспечивает плавное перемещение трубопровода без заеданий .
Основные параметры опоры 530У-11:
- Стандарт: ОСТ 34-10-619-93
- Обозначение: 530У-11
- Тип опоры: Тип 2 (подвижная)
- Наружный диаметр трубы: (Dн) 530 мм
- Допускаемая вертикальная нагрузка: 50,0 кН (≈ 5 100 кгс)
- Ширина опоры: 460 мм
- Масса: 71,0 кг
- Материал: Углеродистая сталь (Ст3, ст.20) / низколегированная сталь (09Г2С)
Область применения:
- Трубопроводы тепловых электростанций (ТЭС) .
- Трубопроводы атомных электростанций (АЭС) .
- Технологические трубопроводы промышленных предприятий.
- Параметры среды: температура рабочая (t раб) не более 425 °С, давление условное (Ру) не более 4,0 МПа (40 кгс/см²)
