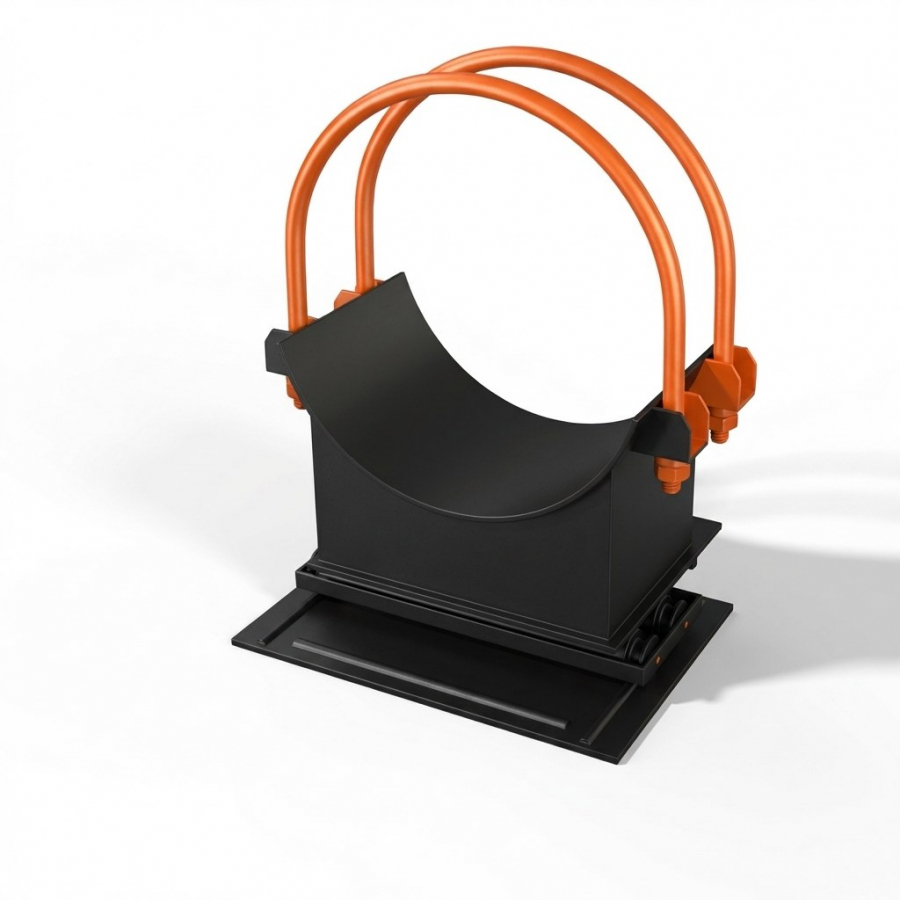

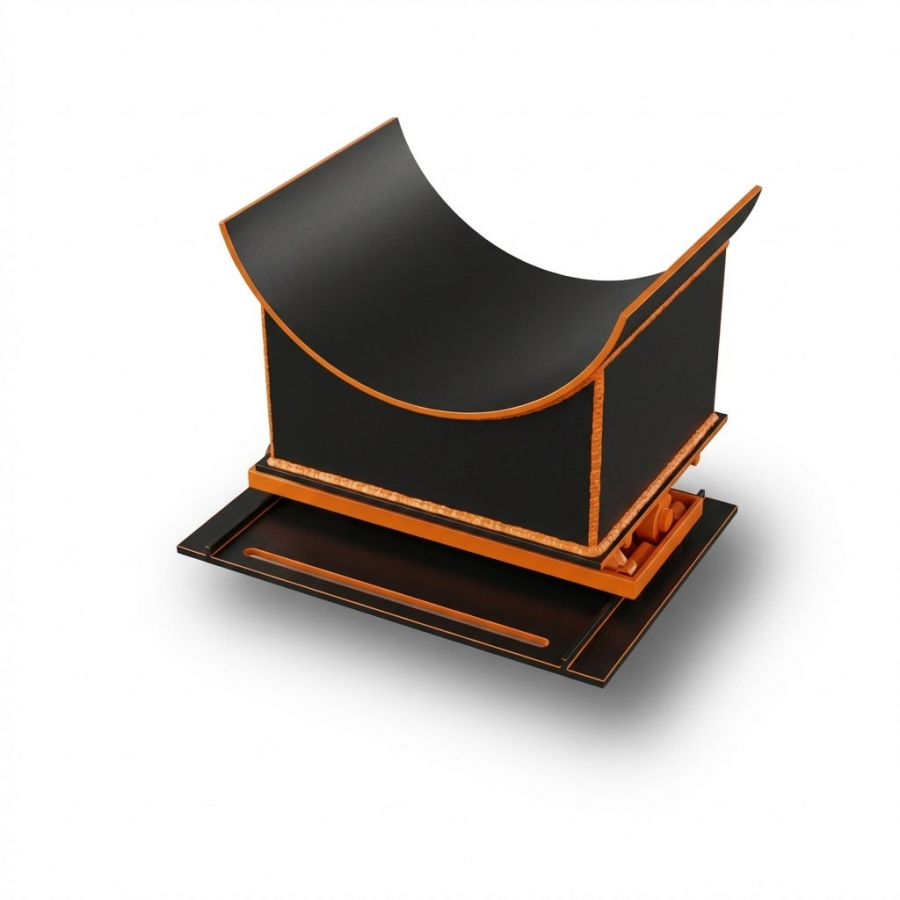

Катковые опоры являются важной частью инфраструктуры трубопроводных систем, предназначенных для транспортировки энергоносителей, воды, газа и других веществ. Основная задача таких опор — обеспечивать поддержку трубопровода и одновременно позволять трубе свободно перемещаться при изменении температуры, избежать образования напряжений и продлить срок службы самой трубы.

Принцип работы катковых опор

Принцип работы катковых опор основан на способности подшипника вращаться вокруг собственной оси. Труба, установленная на такую опору, свободно смещается вдоль продольной оси, компенсируя тепловое расширение и сжатие, возникающие при колебаниях температуры среды.

Такой механизм позволяет уменьшить нагрузку на стенки трубопровода, предохраняя его от возможных разрывов и повреждений, возникающих вследствие неравномерного расширения.

Преимущества катковых опор

Среди главных преимуществ катковых опор выделяют:

Минимизацию износа трубы: движение трубы по роликам минимизирует трение и препятствует появлению дефектов на внутренней поверхности.
Продление срока службы трубопровода: сокращение механических напряжений позволяет трубе служить дольше.
Эффективность: нагрузка равномерно распределяется по длине трубопровода, снижая общие нагрузки на конструкцию.
Снижение расходов на обслуживание: меньший износ означает меньше ремонтов и замен.

Типы катковых опор

Катковые опоры классифицируют по разным признакам:

По типу конструкции: однорядные, двухрядные, трехрядные.
По расположению: верхнекатковые, нижнекатковые.
По количеству рядов катков: одно-, двух- и трехрядные.
По виду привода: приводные и неприводные.

Выбор конкретной конструкции зависит от ряда факторов, таких как диаметр трубы, рабочая среда, масса трубопровода и ожидаемый диапазон температурных колебаний.

Проектирование и установка катковых опор

Проектирование катковых опор — сложный и ответственный этап, учитывающий многие переменные:

Масса трубопровода вместе с содержимым.
Температура рабочей среды и ее колебания.
Скорость изменения температуры.
Углы наклона трубопровода.
Характеристики грунта и рельеф местности.

Правильное проектирование и качественный монтаж обеспечат эффективный контроль над тепловым расширением трубопровода, минимизировав риск появления неисправностей и остановок в работе.

Проблемы и возможные трудности

Несмотря на очевидные плюсы, катковые опоры требуют особого внимания при эксплуатации:

Необходимость регулярного осмотра и смазки движущихся частей.
Повышенный риск засорения механизма грязью и мусором.
Вероятность перегрузки в результате неправильной регулировки зазоров.

Однако своевременное выявление проблем и проведение профилактических мероприятий снижают потенциальные риски.

Перспективы развития

Развитие технологий постоянно ведет к совершенствованию конструкций катковых опор. Уже появились новые материалы и усовершенствованные механизмы, способные повышать износостойкость и надежность таких опор. Автоматизированные системы мониторинга и диагностики способны своевременно выявлять проблемы и предупреждать неисправности.

Таким образом, катковые опоры остаются надежным инструментом для обеспечения длительной и безопасной эксплуатации трубопроводов, предлагая широкие возможности для оптимизации существующих схем и увеличения сроков службы инфраструктуры.
