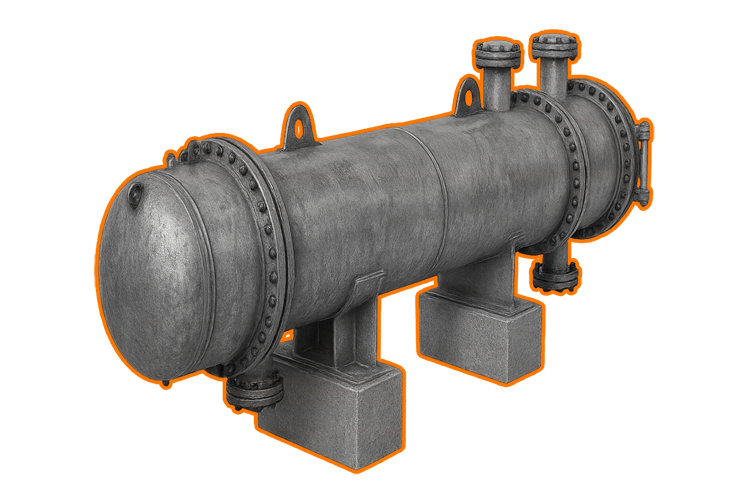

Теплообменник с плавающей головкой
Каталог
Теплообменник с плавающей головкой: принципы работы и преимущества
Теплообменники играют значительную роль в промышленном производстве, позволяя эффективно передавать тепло между разными рабочими средами. Особенное место занимает теплообменник с плавающей головкой, обладающий уникальной конструкцией, обеспечивающей защиту от негативных последствий тепловых расширений и деформаций.
Устройство теплообменника с плавающей головкой
Теплообменник с плавающей головкой — это аппарат, состоящий из набора металлических трубок, заключенных в цилиндрический кожух. Отличительной особенностью является наличие специальной головки, которая способна свободно перемещаться относительно основного корпуса. За счет этой подвижности устраняется напряжение, возникающее при изменении температуры, и предотвращается деформация оборудования.
Главные составляющие теплообменника с плавающей головкой:
- Неподвижная крышка, установленная на входе горячего теплоносителя.
- Перемещающаяся (плавающая) головка, прикрепляемая к противоположному концу трубного пучка.
- Межтрубное пространство, заполненное холодным теплоносителем.
Такая конструкция защищает теплообменник от повреждений, вызванных изменением температуры и давлением, увеличивая срок его службы.
Принцип работы теплообменника с плавающей головкой
Принцип действия данного теплообменника следующий:
- Горячий теплоноситель входит в трубу и проходит через неё, отдавая свое тепло стенкам трубок.
- Холодный теплоноситель протекает в межтрубном пространстве, принимая выделяемое тепло.
- Передача тепла происходит через стенки трубок, благодаря чему две среды не перемешиваются, а тепло эффективно передается.
За счет возможности перемещения плавающей головки система легко адаптируется к изменениям температуры и сохраняет герметичность, несмотря на неизбежные тепловые напряжения.
Преимущества теплообменника с плавающей головкой
Конструкция теплообменника с плавающей головкой обладает множеством достоинств:
- Устойчивость к значительным тепловым расширениям.
- Способность компенсировать разницу в длине трубок и кожуха.
- Высокий уровень защиты от деформации и трещин.
- Удобство в очистке и техническом обслуживании.
- Долговечность и надежность эксплуатации.
Все перечисленные качества делают этот тип теплообменника незаменимым инструментом в промышленных масштабах.
Применение теплообменника с плавающей головкой
Широко используется в следующих отраслях:
- Нефтяная и газовая промышленность.
- Химическая и фармацевтическая отрасли.
- Производство пластмасс и резины.
- Пищевое производство.
Особенно полезен в ситуациях, когда рабочая среда подвержена резким перепадам температуры и возникают серьезные проблемы с термоусадочными явлениями.
Заключение
Теплообменник с плавающей головкой — идеальное решение для обеспечения устойчивого и качественного процесса теплообмена в сложных условиях эксплуатации. Подобрав правильную модель и грамотно установив оборудование, предприятие сможет добиться значительного роста эффективности своего производства.
Изготовление теплообменников с плавающей головкой выполняется по ГОСТ 15150 для климатического исполнения, а также по отраслевым стандартам на кожухотрубчатые аппараты. Обязательным является наличие разрешительной документации Ростехнадзора при работе под давлением свыше 0,07 МПа, включая паспорт сосуда, расчет на прочность и акт гидравлических испытаний.
Да, благодаря возможности извлечь из корпуса трубный пучок, аппарат подходит для сред, склонных к отложению нагара, кристаллизации или застыванию. После завершения технологического цикла вы можете демонтировать пучок и удалить твердые осадки механическим способом, что невозможно сделать в неразборных или паяных пластинчатых теплообменниках.
Подвижное соединение плавающей головки с корпусом уплотняется с помощью сальниковых или торцевых уплотнений, которые допускают осевое перемещение, но предотвращают переток среды между трубным и межтрубным пространством. При правильном подборе материала уплотнений (фторопласт, графит, металлические сильфоны) аппарат сохраняет герметичность даже при высоком давлении до 6-10 МПа и циклических изменениях температуры.
Периодичность обслуживания зависит от загрязненности рабочей среды, но главное преимущество — пучок можно извлечь из корпуса для механической очистки наружной поверхности труб. В аппаратах жесткой конструкции доступ к межтрубному пространству ограничен, тогда как здесь вы получаете возможность полной разборки и промывки каждой трубы как снаружи, так и изнутри.
Если разность температур между греющей и нагреваемой средой превышает 50-60°C, жесткие аппараты начинают испытывать значительные температурные деформации кожуха и труб. Теплообменники с плавающей головкой рекомендуется применять при перепадах до 150-200°C, где конструкция позволяет компенсировать удлинение труб без риска разрушения сварных швов или вальцовочных соединений.
В стандартном аппарате обе трубные решетки жестко закреплены внутри корпуса, а в модели с плавающей головкой одна из решеток может свободно перемещаться вдоль оси. Устройство совершенно по-другому компенсирует тепловые расширения: плавающая головка не связана с кожухом, что позволяет пучку труб изменять длину без возникновения внутренних напряжений.
Кожухотрубные аппараты с плавающей головкой применяются при большом перепаде температур между теплоносителями, где обычные аппараты жесткой конструкции разрушаются. Они незаменимы в химической, нефтеперерабатывающей и нефтегазовой промышленности для нагревания или охлаждения жидких и газообразных сред, включая агрессивные.
Аппараты кожухотрубчатые этого типа имеют одну трубную решетку, закрепленную неподвижно, а вторая решетка может свободно перемещаться внутри корпуса. Особенность конструкции заключается в том, что плавающая головка компенсирует температурные деформации кожуха и трубного пучка, предотвращая возникновение опасных напряжений.
