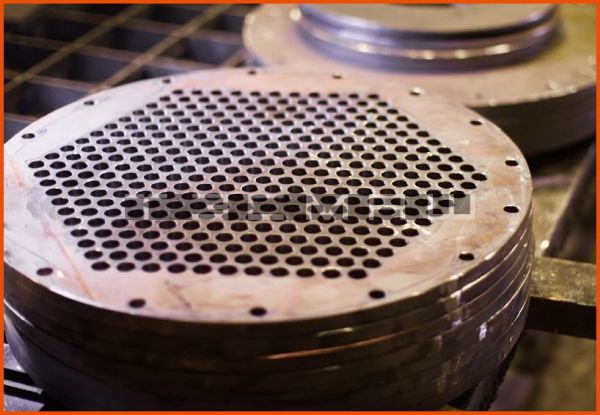

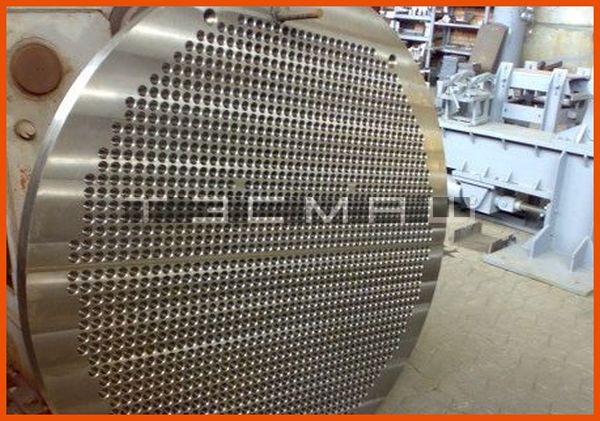

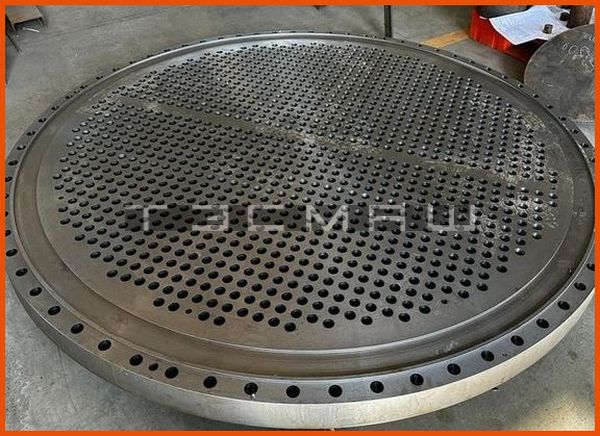

Трубные доски теплообменников: виды, назначение и особенности
Теплообменники играют важную роль в промышленных процессах, обеспечивая эффективный обмен теплом между различными средами. Одним из ключевых элементов любого теплообменника являются трубные доски, которые выполняют сразу несколько функций: фиксируют трубки, распределяют рабочую среду и предотвращают утечки. Именно поэтому правильное проектирование и изготовление трубных досок определяет надежность и долговечность всей теплообменной установки.
Назначение трубных досок теплообменников
Основная цель трубных досок — обеспечение герметичности соединений и фиксации трубок, через которые проходят рабочие среды. Эти элементы изготавливаются таким образом, чтобы выдерживать высокие давления и экстремально низкие или высокие температуры, сохраняя свою целостность даже при длительной эксплуатации.
Помимо крепления трубок, трубные доски также отвечают за распределение потока рабочей среды равномерно по всему объему теплообменника. Благодаря этому достигается равномерный теплообмен и повышается общая эффективность работы оборудования.
Материалы изготовления трубных досок
Для производства трубных досок используют разнообразные материалы, среди которых:
- Стали углеродистые (например, сталь марки ст20)
- Нержавеющая сталь (марки AISI 304, AISI 316L)
- Сплавы титана и никеля
- Специальные коррозионностойкие покрытия
Выбирают материал исходя из условий эксплуатации теплообменника: агрессивности среды, рабочего давления и температуры. Для химически активных сред применяют нержавеющую сталь или сплавы с антикоррозионными свойствами.
Конструкция трубных досок
Конструктивные особенности трубных досок зависят от типа теплообменника и требований к процессу. Выделяют два основных вида конструкций:
- Солидные трубные доски — характеризуются прочностью и надежностью, способны выдержать высокое давление.
- Перфорированные трубные доски — имеют отверстия, через которые пропускаются трубки теплообменника, облегчая монтаж и демонтаж оборудования.
Кроме того, существуют специальные варианты конструкций, например, трубные доски с промежуточными перегородками, применяемые для увеличения коэффициента теплоотдачи.
Как выбрать трубную доску?
Подбор трубной доски осуществляется индивидуально для каждого конкретного случая, учитывая такие факторы, как:
- Давление и температура рабочих сред
- Химический состав окружающей среды
- Материал трубок теплообменника
- Размеры теплообменника и диаметр трубок
- Расчетная нагрузка на конструкцию
Оптимальное решение должно обеспечивать надёжную фиксацию трубок, минимизировать риск возникновения протечек и соответствовать условиям эксплуатации.
Заключение
От качества трубных досок зависит работоспособность и безопасность всей теплообменной системы. Грамотный подбор материала, правильный расчет размеров отверстий и рациональная конструкция позволяют избежать аварийных ситуаций и продлить срок службы оборудования. Уделяя внимание деталям, производители достигают высокого уровня надежности своей продукции, гарантируя бесперебойную работу теплообменников в течение длительного периода эксплуатации.
Да, мы работаем по схеме изготовление по чертежам заказчика, включая нестандартные схемы размещения отверстий и ряды сквозных отверстий внутри. Для заказа свяжемся с вами после получения заявки по указанным телефонам, а также можем предложить услуги по доработке вашей документации.
Для герметизации применяется орбитальной сварки или вальцовка, что особенно важно для кожухотрубчатого с неподвижной решеткой аппарата. Качество соединения проверяется на наличие сквозных отверстий внутри и контролируется визуально и инструментально.
Решетки и перегородки, а также решетки перегородки образуют внутреннюю структуру теплообменного пучка. В состав также входят узлы крепления и точки опоры, обеспечивающие фиксацию пучка труб внутри корпуса.
Контроль металла включает ультразвуковой контроль заготовки и готовых элементов сосудов. После механической обработки проверяется точность отверстий, толщины стенки и габаритные размеры на соответствие требованиям чертежа.
Максимальный диаметр изготавливаемых деталей ограничен возможностями нашего станочного парка. Для деталей большого диаметра используется специализированное оборудование, а наружный диаметр готового изделия может достигать нескольких метров в зависимости от конструкции.
Отверстия высверливаются на токарных станках и оборудовании с ЧПУ, что обеспечивает высокую точность отверстий. Сверление отверстий выполняется по заданной схеме расположения отверстий, после чего может проводиться расточка отверстий для достижения нужного класса точности.
В работе применяются углеродистые и легированные стали: 09г2с 20х13, двухслойная 16гс, а также нержавеющие марки 12х18н10т 10х17н13м2т 10х17н13м3т и 08х13 12х13 20х13. Выбор материала зависит от условий охлаждения и требований к коррозионной стойкости.
Изготовление трубной решетки выполняется по ГОСТ 13202 ГОСТ и ГОСТ Р 55601, а также по чертежам заказчика. Решетки изготавливаются строго согласно предоставленной документации с обязательным входного контроля металла заготовки.
