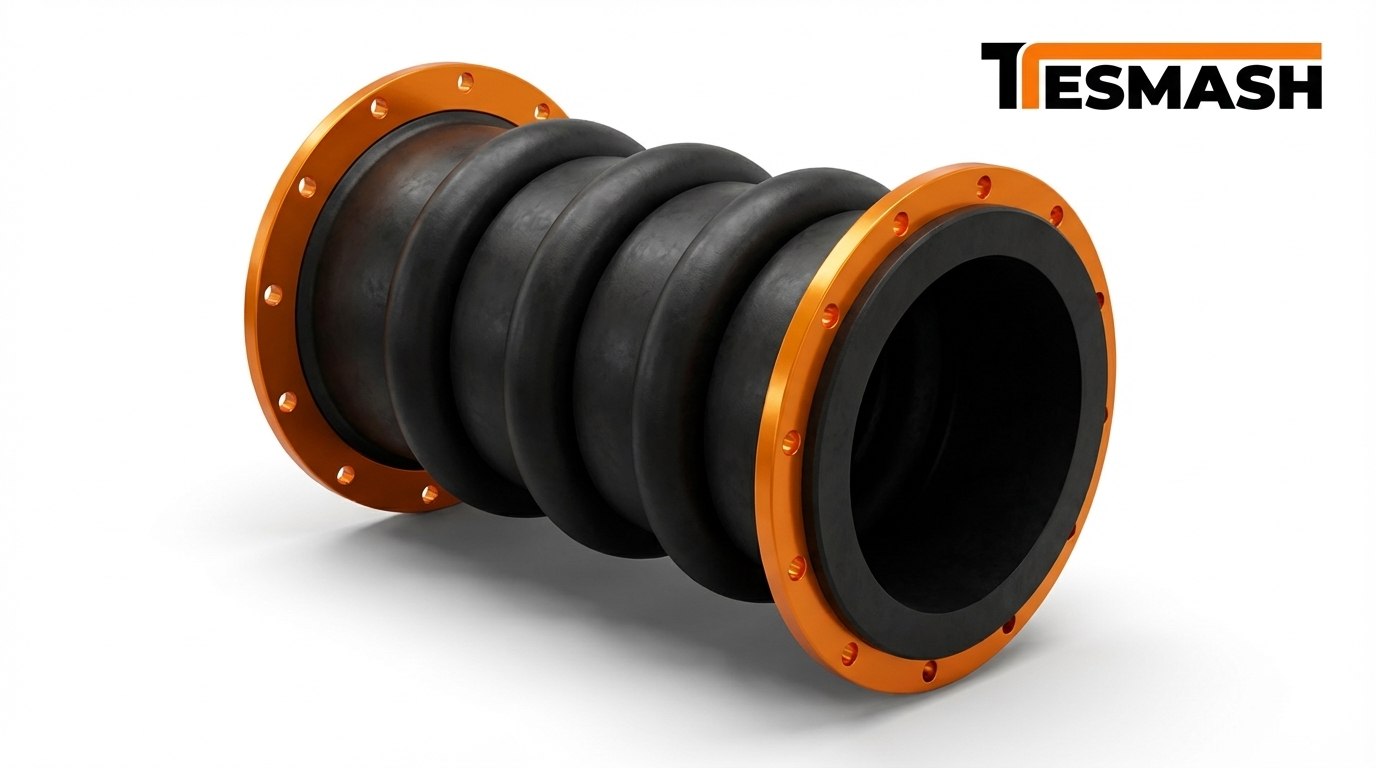

Вибровставка Ду1200 Ру10 КР
Каталог
Гарантия:
мы даём гарантию на все наши производимые изделия и прописываем условия в договоре.
Срок изготовления:
определяется индивидуально, после согласования спецификации.
Контроль качества:
все изделия проходят тщательный многоуровневый контроль качества.
Индивидуальное изготовление:
можем изготовить любое изделие по Вашим чертежам.
Доставка:
осуществляем доставку по всей России, транспортными компаниями.
Вибровставка фланцевая Ду1200 Ру10 КР — надежное соединение для магистральных трубопроводов сверхбольшого диаметра
Компания «Тесмаш» предлагает вибровставку фланцевую Ду1200 Ру10 КР — высоконадежное изделие для компенсации тепловых расширений, гашения вибраций и защиты от гидроударов в трубопроводных системах сверхбольшого диаметра. Данная модель предназначена для монтажа на трубопроводах с условным диаметром 1200 мм (наружный диаметр трубы 1220 мм) и рассчитана на рабочее давление 10 бар .Изделие широко применяется при проектировании и монтаже магистральных насосных станций, котельных, компрессорных установок, а также при строительстве магистральных водопроводов, нефтепроводов и тепловых сетей .
Основные параметры:
- Условный диаметр (Ду) 1200 мм
- Наружный диаметр трубы (Дн) 1220 мм
- Рабочее давление (Ру) 10 бар (1,0 МПа)
- Разрушающее давление не менее 30 бар
- Температура рабочей среды от -40 до +120 °С
- Рабочая среда вода, пар, газ, неагрессивные и слабоагрессивные жидкости
- Тип присоединения фланцевое
- Строительная длина (L) 260–300 мм
Присоединительные размеры фланцев (по DIN PN 10):
- Наружный диаметр фланца (D) 1450–1500 мм
- Диаметр болтовой окружности (K) 1380 мм
- Количество отверстий 32 шт
- Диаметр отверстий (d) 36 мм
- Толщина фланца (b) 48 мм
Компенсирующие способности :
- Осевое растяжение до 18 мм
- Осевое сжатие до 26 мм
- Боковой сдвиг до 24 мм
- Угловой поворот до 15°
Конструктивные особенности:
- Резиновая вставка — изготавливается из специальных резиновых смесей (EPDM, NBR) в зависимости от рабочей среды
- Армированный каркас — многослойный нейлоновый или капроновый корд, обеспечивающий трехкратный запас прочности по разрушающему давлению
- Фланцы — из стали 20 или нержавеющей стали 12Х18Н10Т
- Безраспорная конструкция — при подаче давления не оказывает силового воздействия на соединяемые трубопроводы
Области применения:
- Магистральные водопроводы и системы водоснабжения
- Насосные станции и котельные
- Тепловые сети и станции теплоснабжения
- Нефтепроводы и маслопроводы
- Компрессорные и вентиляционные установки
