Вибровставка Ду125 Ру10 КР

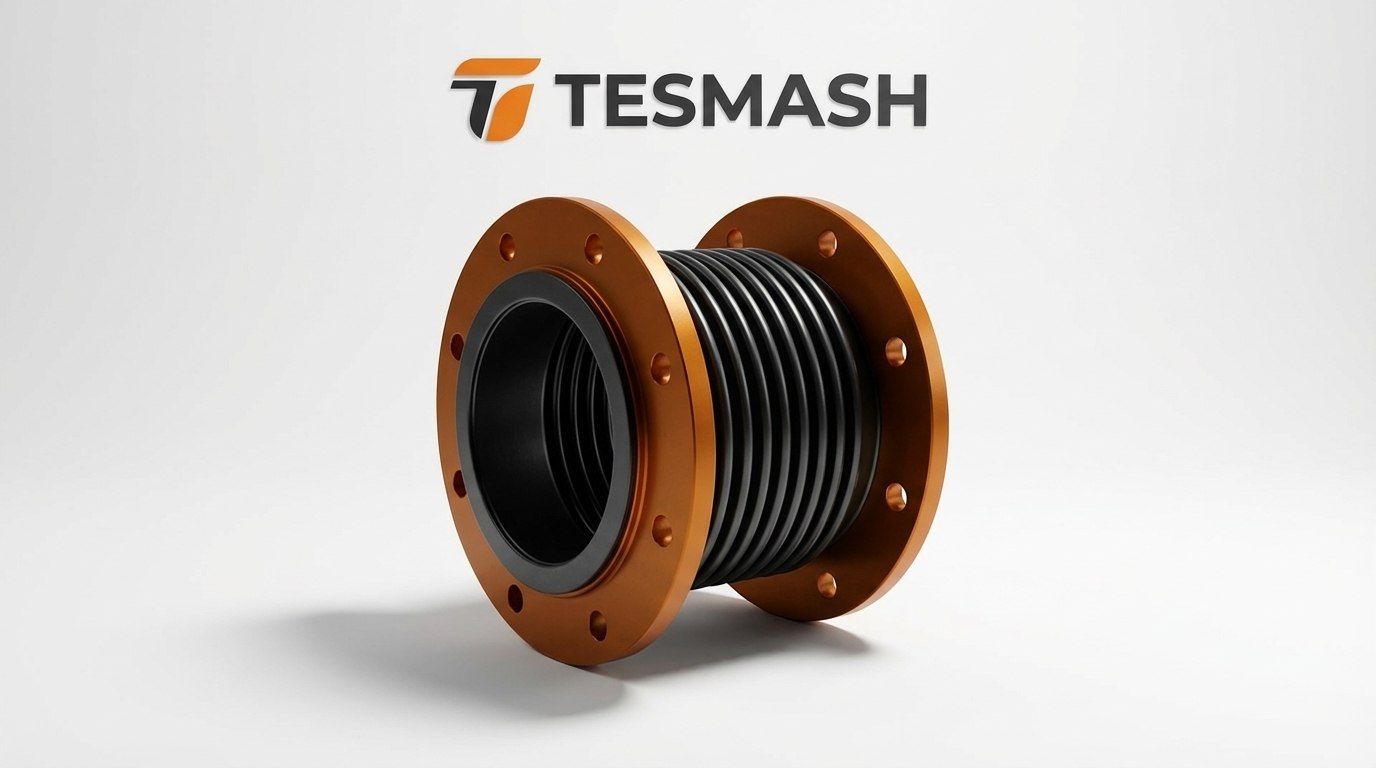

Вибровставка фланцевая Ду125 Ру10 КР — надежное соединение для трубопроводных систем

Компания «Тесмаш» предлагает вибровставку фланцевую Ду125 Ру10 КР — высоконадежное изделие для компенсации тепловых расширений, гашения вибраций и защиты от гидроударов в трубопроводных системах. Данная модель предназначена для монтажа на трубопроводах с условным диаметром 125 мм (наружный диаметр трубы 133 мм)  и рассчитана на рабочее давление 10 бар .

Изделие широко применяется при проектировании и монтаже насосных станций, котельных, компрессорных установок, а также при строительстве водопроводов, тепловых сетей и систем химводоподготовки .

Основные параметры:

• Условный диаметр (Ду) 125 мм
• Наружный диаметр трубы (Дн) 133 мм
• Рабочее давление (Ру) 10 бар (1,0 МПа)
• Разрушающее давление не менее 30 бар
• Температура рабочей среды от -10 до +110 °С
• Рабочая среда вода, пар, неагрессивные жидкости
• Тип присоединения фланцевое
• Строительная длина (L) 165 мм

Присоединительные размеры фланцев:

• Наружный диаметр фланца (D) 245–250 мм
• Диаметр болтовой окружности (K) 210 мм
• Количество отверстий 8 шт
• Диаметр отверстий (d) 18 мм
• Толщина фланца (b) 19–22 мм

Компенсирующие способности :

• Осевое растяжение до 12 мм
• Осевое сжатие до 19 мм
• Боковой сдвиг до 14 мм
• Угловой поворот до 15°

Конструктивные особенности:

• Резиновая вставка — изготавливается из специальных резиновых смесей (EPDM, NBR) в зависимости от рабочей среды
• Армированный каркас — многослойный нейлоновый или капроновый корд, обеспечивающий трехкратный запас прочности по разрушающему давлению
• Фланцы — из углеродистой стали или нержавеющей стали
• Безраспорная конструкция — при подаче давления не оказывает силового воздействия на соединяемые трубопроводы

Области применения:

• Насосные станции и котельные
• Системы водоснабжения и отопления
• Тепловые сети и станции теплоснабжения
• Компрессорные и вентиляционные установки
• Цехи химводоподготовки
