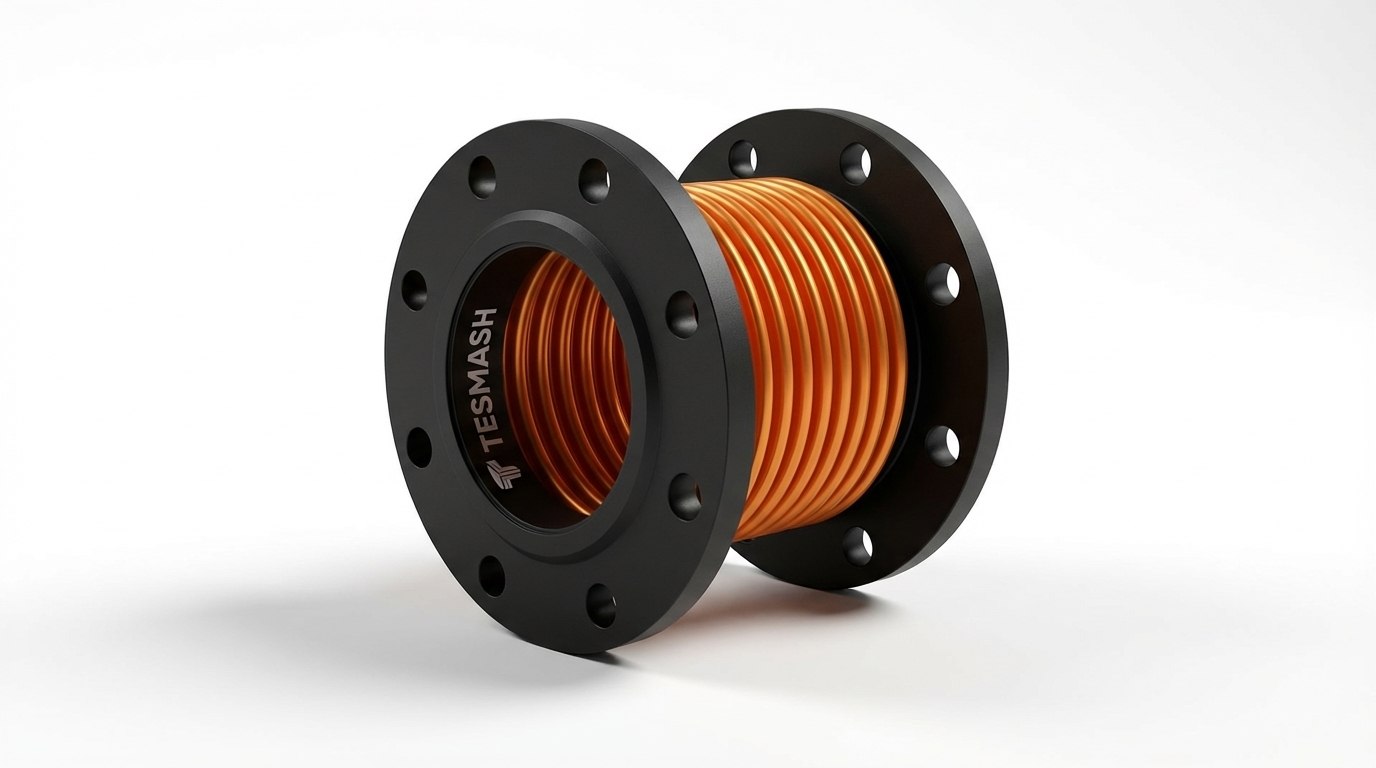

Вибровставка Ду150 Ру10 КР

Вибровставка фланцевая Ду150 Ру10 КР — надежное соединение для трубопроводных систем

Компания «Тесмаш» предлагает вибровставку фланцевую Ду150 Ру10 КР — высоконадежное изделие для компенсации тепловых расширений, гашения вибраций и защиты от гидроударов в трубопроводных системах. Данная модель предназначена для монтажа на трубопроводах с условным диаметром 150 мм (наружный диаметр трубы 159 мм)  и рассчитана на рабочее давление 10 бар.

Изделие широко применяется при проектировании и монтаже насосных станций, котельных, компрессорных установок, а также при строительстве водопроводов, тепловых сетей и систем химводоподготовки .

Основные параметры:

• Условный диаметр (Ду) 150 мм
• Наружный диаметр трубы (Дн) 159 мм
• Рабочее давление (Ру) 10 бар (1,0 МПа)
• Разрушающее давление не менее 30 бар
• Рабочая температура от -10 до +110 °С (до 150°С для EPDM)
• Рабочая среда вода, пар, газ, неагрессивные жидкости
• Тип присоединения фланцевое
• Строительная длина (L) 180–220 мм

Присоединительные размеры фланцев :

• Наружный диаметр фланца (D) 280 мм
• Диаметр болтовой окружности (K) 240 мм
• Количество отверстий 8 шт
• Диаметр отверстий (d) 22 мм
• Толщина фланца (b) 21 мм

Компенсирующие способности :

• Осевое растяжение до 12 мм
• Осевое сжатие до 19 мм
• Боковой сдвиг до 14 мм
• Угловой поворот до 15°

Конструктивные особенности :

• Резиновая вставка — изготавливается из EPDM (этилен-пропиленовый каучук), устойчивого к горячей воде и пару
• Армированный каркас — многослойный нейлоновый корд, обеспечивающий трехкратный запас прочности по разрушающему давлению
• Фланцы — из стали 20 или нержавеющей стали 12Х18Н10Т
• Безраспорная конструкция — при подаче давления не оказывает силового воздействия на соединяемые трубопроводы

Области применения :

• Насосные станции и котельные
• Системы водоснабжения и отопления
• Тепловые сети
• Компрессорные и вентиляционные установки
• Цехи химводоподготовки
