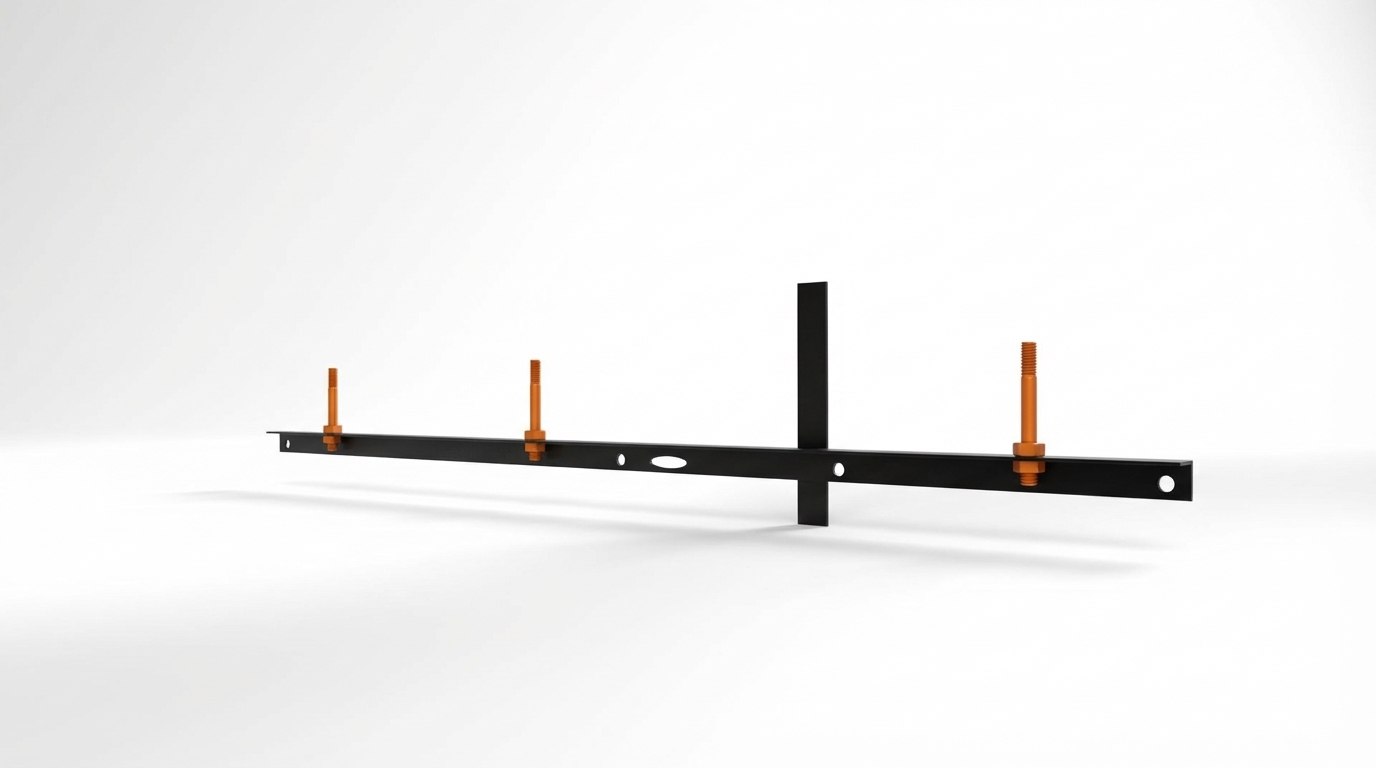

Траверса ТМ-2 (3.407.1-143.8.2) — надежное крепление проводов ВЛ 10 кВ
Компания «Тесмаш» предлагает траверсу ТМ-2, предназначенную для установки на промежуточных и угловых опорах типа СВ-105 при строительстве воздушных линий электропередачи напряжением 10 кВ . Данная металлоконструкция обеспечивает надежное крепление неизолированных проводов в ненаселенной местности .Траверса ТМ-2 отличается от ТМ-1 конструктивным исполнением: она выполнена из уголков разного сечения (70×70×5 мм и 50×50×5 мм) и предназначена для установки провода с одной стороны опоры .
Изделие полностью соответствует требованиям типового проекта 3.407.1-143.8.2 и изготавливается из углеродистой стали с последующей антикоррозийной обработкой .
Основные параметры:
- Обозначение ТМ-2 (3.407.1-143.8.2)
- Класс напряжения 10 кВ
- Тип опоры СВ-105 (промежуточная, угловая)
- Масса 10,9 кг
- Габариты (L×B×H) 1495×1460×140 мм
- Материал Углеродистая сталь
- Антикоррозийное покрытие Битумный лак БТ-577 (опционально — горячее цинкование)
Конструктивные элементы:
1 Уголок 70×70×5 1 ГОСТ 8509-86 2 Уголок 50×50×5 1 ГОСТ 8509-86 3 Штыри 3 Ш-20-2-К-30 ГОСТ 34-13-931-86Комплектация и монтаж:
- В базовую комплектацию траверсы входят все металлические элементы, включая штыри для изоляторов .
- Для крепления траверсы к стойке опоры применяется хомут Х-1 (поставляется отдельно) .
- Провод крепится к изоляторам с помощью спиральной вязки (ПВС) или проволочной вязки (ВШ-1) .
Области применения:
- Строительство и реконструкция воздушных линий электропередачи 10 кВ
- Промежуточные и угловые опоры в ненаселенной местности
- Крепление неизолированных проводов с использованием штыревых изоляторов
