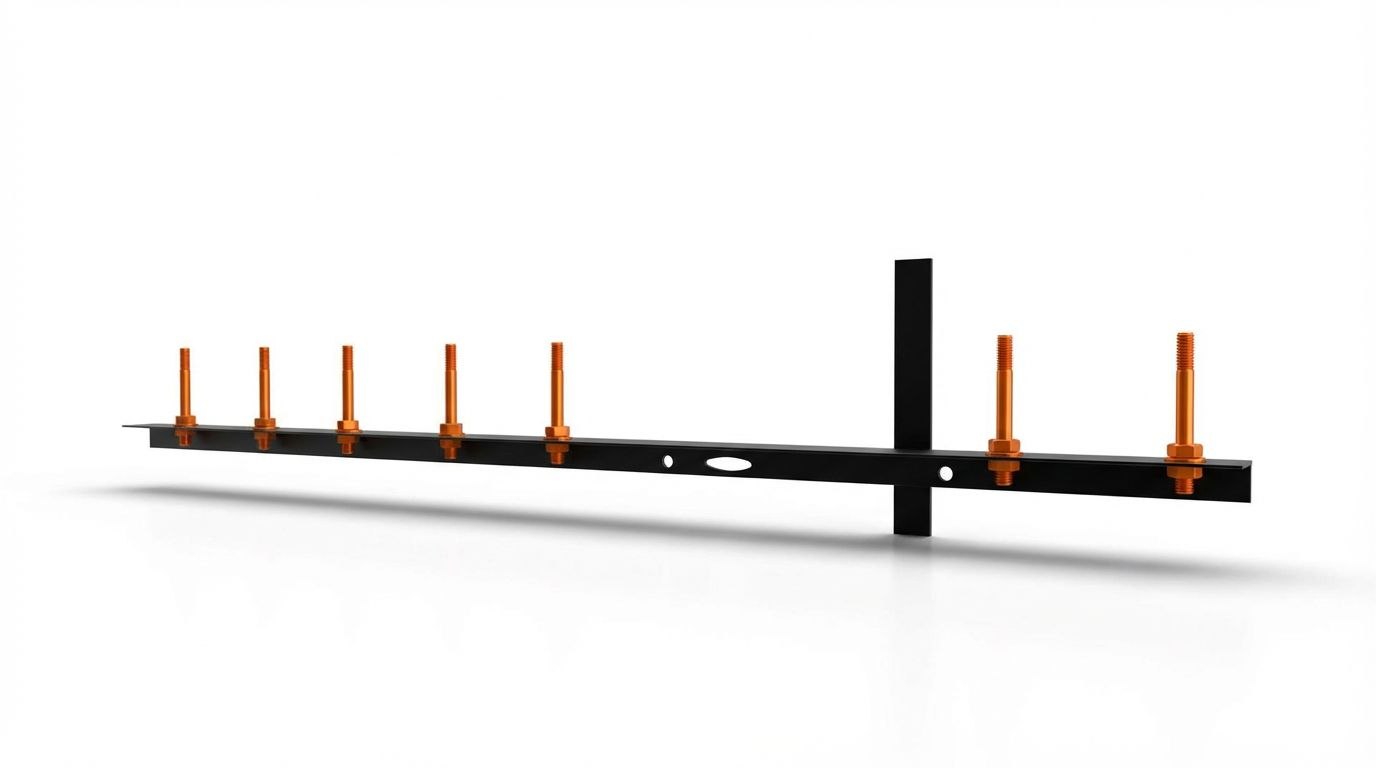

Траверса ТМ-4 (3.407.1-143.8.4) — усиленная конструкция для двойного крепления проводов в населенной местности
Компания «Тесмаш» предлагает траверсу ТМ-4, предназначенную для установки на промежуточных опорах (стойки СВ-105, СВ-110) при строительстве воздушных линий электропередачи напряжением 6–10 кВ в населенной местности . Данная металлоконструкция обеспечивает двойное крепление неизолированных проводов, что повышает надежность и безопасность эксплуатации ЛЭП в условиях повышенных требований .В отличие от траверс ТМ-1 и ТМ-2, которые имеют одинарное крепление, траверса ТМ-4 имеет увеличенные габариты (1660 мм по длине) и оснащена шестью штырями для установки изоляторов, что позволяет монтировать двойной провод на одной траверсе .
Изделие полностью соответствует требованиям типового проекта 3.407.1-143.8.4 и изготавливается из углеродистой или низколегированной стали с последующей антикоррозийной обработкой .
Основные параметры:
- Обозначение ТМ-4 (3.407.1-143.8.4)
- Класс напряжения 6–10 кВ
- Тип опоры СВ-105, СВ-110 (промежуточные)
- Тип крепления провода Двойное
- Масса 14,2 кг
- Габариты (Д×Ш×В) 1660 × 120 × 315 мм
- Материал Углеродистая сталь / 09Г2С (по требованию)
- Антикоррозийное покрытие Битумный лак БТ-577 / горячее цинкование (опция)
Конструктивные элементы:
- 1 Уголок 70×70×5 мм 1 шт. ГОСТ 8509-86
- 2 Уголок 50×50×5 мм 1 шт. ГОСТ 8509-86
- 3 Штырь Ш-20-2-К-30 6 шт. ГОСТ 34-13-931-86
Комплектация и монтаж:
- В базовую комплектацию траверсы входят все металлические элементы, включая 6 штырей для изоляторов .
- Для крепления траверсы к стойке опоры применяется хомут Х-1 (к стойке СВ-105) или хомут Х-42 (к стойке СВ-110) — поставляются отдельно .
- Для крепления изоляторов используются колпачки типов: КП-22, К-6, К-7, К-9 .
- Провод крепится к изоляторам с помощью спиральной вязки (ПВС) или проволочной вязки (ВШ-1)
Области применения:
- Строительство и реконструкция воздушных линий электропередачи 6–10 кВ в населенной местности
- Промежуточные опоры на стойках СВ-105 и СВ-110
- Двойное крепление неизолированных проводов с использованием штыревых изоляторов
