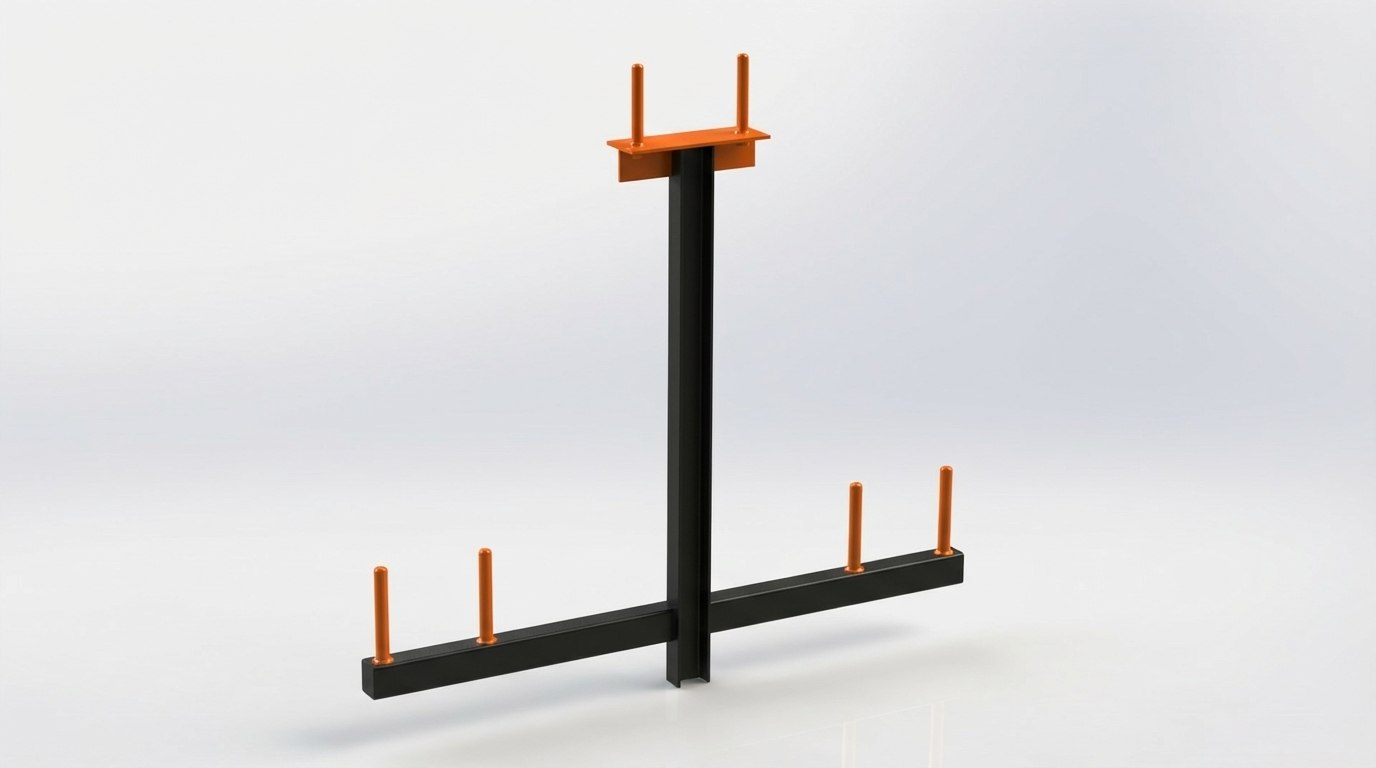

Траверса ТМ-3 (3.407.1-143.8.3) — усиленная конструкция для двойного крепления проводов в населенной местности
Компания «Тесмаш» предлагает траверсу ТМ-3, предназначенную для установки на промежуточных опорах типа П10-2 (стойка СВ-105) при строительстве воздушных линий электропередачи напряжением 6–10 кВ в населенной местности . Данная металлоконструкция обеспечивает двойное крепление неизолированных проводов, что повышает надежность и безопасность эксплуатации ЛЭП в условиях повышенных требований .В отличие от траверс ТМ-1 и ТМ-2, которые имеют одинарное крепление и применяются в ненаселенной местности, траверса ТМ-3 имеет усиленную П-образную конструкцию с удлиненной рабочей частью, что позволяет монтировать несколько изоляторов на одной траверсе .
Изделие полностью соответствует требованиям типового проекта 3.407.1-143.8.3 и изготавливается из углеродистой или низколегированной стали с последующей антикоррозийной обработкой .
Основные параметры:
- Обозначение: ТМ-3 (3.407.1-143.8.3)
- Класс напряжения: 6–10 кВ
- Тип опоры: П10-2 (СВ-105)
- Тип крепления провода: Двойное
- Масса: 21,0 кг
- Габариты: (L×B×H) 1495 × 1460 × 140 мм
- Материал: Углеродистая сталь / 09Г2С (по требованию)
- Антикоррозийное покрытие: Битумный лак БТ-577 / горячее цинкование (опция)
Конструктивные элементы:
1,2,3 Уголок 70×70×5 3 шт. ГОСТ 8509-86 4 Круг 10 1 шт. ГОСТ 2590-71 5 Штыри Ш-20-2-К-30 6 шт. ГОСТ 34-13-931-86Комплектация и монтаж:
- В базовую комплектацию траверсы входят все металлические элементы, включая 6 штырей для изоляторов
- Для крепления траверсы к стойке опоры применяется хомут Х-1 (поставляется отдельно)
- Для присоединения изоляторов используются колпачки типов: КП-22, К-6, К-7, К-9
- Провод крепится к изоляторам с помощью спиральной вязки (ПВС) или проволочной вязки (ВШ-1)
Области применения:
- Строительство и реконструкция воздушных линий электропередачи 6–10 кВ в населенной местности
- Промежуточные опоры типа П10-2 на стойках СВ-105
- Двойное крепление неизолированных проводов с использованием штыревых изоляторов
