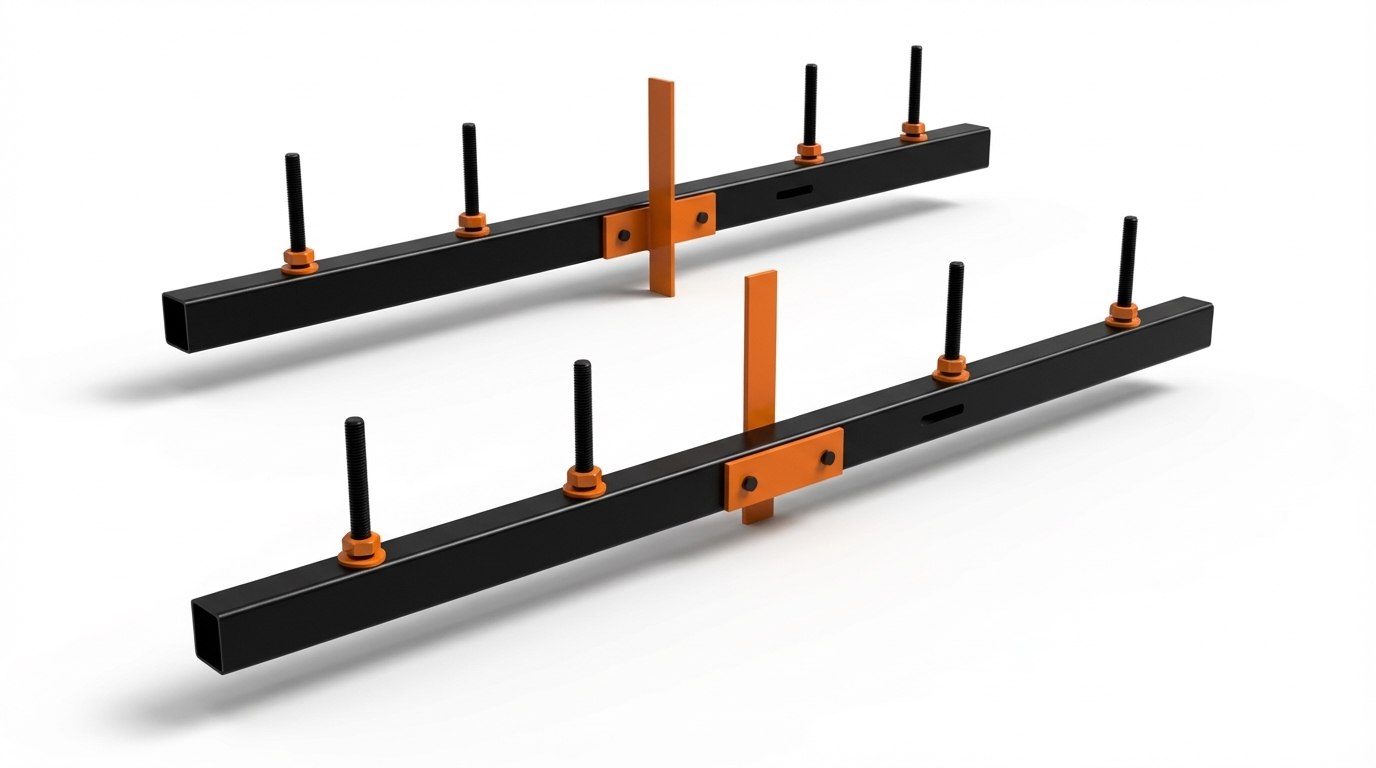

Траверсы ТМ-5 (3.407.1-143.8.5) 17,3 кг
Каталог
Гарантия:
мы даём гарантию на все наши производимые изделия и прописываем условия в договоре.
Срок изготовления:
определяется индивидуально, после согласования спецификации.
Контроль качества:
все изделия проходят тщательный многоуровневый контроль качества.
Индивидуальное изготовление:
можем изготовить любое изделие по Вашим чертежам.
Доставка:
осуществляем доставку по всей России, транспортными компаниями.
Траверса ТМ-5 (3.407.1-143.8.5) — компактная конструкция для двойного крепления проводов на угловых опорах ВЛ 10 кВ
Компания «Тесмаш» предлагает траверсу ТМ-5, предназначенную для установки на угловых-промежуточных опорах типа СВ-105 при строительстве воздушных линий электропередачи напряжением 10 кВ в населенной местности . Данная металлоконструкция обеспечивает двойное крепление неизолированных проводов, что повышает надежность и безопасность эксплуатации ЛЭП в условиях повышенных требований .В отличие от траверс ТМ-1 и ТМ-2, которые имеют одинарное крепление, траверса ТМ-5 имеет компактные габариты (1300×105×350 мм) и оснащена четырьмя штырями для установки изоляторов, что позволяет монтировать двойной провод на одной траверсе .
Изделие полностью соответствует требованиям типового проекта 3.407.1-143.8.5 и изготавливается из углеродистой или низколегированной стали с последующей антикоррозийной обработкой .
Основные параметры:
- Обозначение ТМ-5 (3.407.1-143.8.5)
- Класс напряжения 10 кВ
- Тип опоры СВ-105 (угловые-промежуточные)
- Тип крепления провода Двойное
- Масса 17,3 кг
- Габариты (Д×Ш×В) 1300 × 105 × 350 мм
- Материал Углеродистая сталь / 09Г2С (по требованию)
- Антикоррозийное покрытие Битумный лак БТ-577 / горячее цинкование (опция)
Конструктивные элементы:
- 1 Уголок 50×50×5 мм 1 шт. ГОСТ 8509-86
- 2 Уголок 50×50×5 мм 1 шт. ГОСТ 8509-86
- 3 Штырь Ш-20-2-К-30 4 шт. ГОСТ 34-13-931-86
Комплектация и монтаж:
- В базовую комплектацию траверсы входят все металлические элементы, включая 4 штыря для изоляторов
- Для крепления траверсы к стойке опоры применяется хомут Х-1 (к стойке СВ-105) — поставляется отдельно
- Для крепления изоляторов используются колпачки типов: КП-22, К-6, К-7, К-9
- Провод крепится к изоляторам с помощью спиральной вязки (ПВС) или проволочной вязки (ВШ-1)
Области применения:
- Строительство и реконструкция воздушных линий электропередачи 10 кВ в населенной местности
- Угловые-промежуточные опоры на стойках СВ-105
- Двойное крепление неизолированных проводов с использованием штыревых изоляторов
