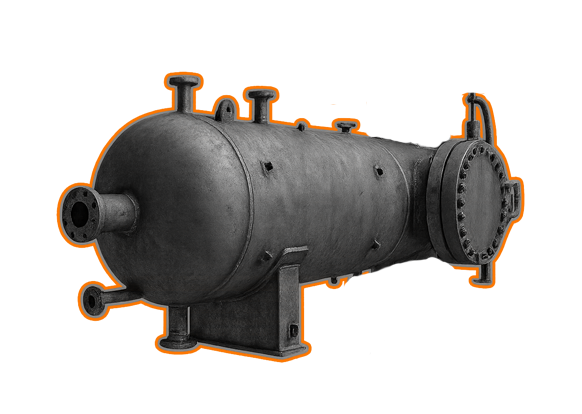

Трехфазные сепараторы
Каталог
Трехфазный сепаратор нефти ТФС: назначение, конструкция и применение
Трехфазный сепаратор нефти ТФС является одним из важнейших устройств в процессе добычи и транспортировки нефти. Его основное назначение — разделение добываемой нефти на три фазы: нефть, воду и газ. Эффективность работы ТФС напрямую влияет на качество конечной продукции и рентабельность предприятия.
Конструкция трехфазного сепаратора ТФС
Устройство трехфазного сепаратора состоит из нескольких основных частей:
- Верхняя часть: предназначена для сбора и выделения газового компонента.
- Средняя часть: используется для отделения воды от нефти.
- Нижняя часть: собирает выделенную воду и осадок.
Кроме того, в конструкцию входят дополнительные элементы:
- Регулирующая арматура: контролирует уровень жидкости и давление в аппарате.
- Система слива: обеспечивает своевременное удаление отработанной воды и осадков.
- Датчики контроля: фиксируют состояние рабочих параметров.
Все части выполнены из коррозионностойких материалов, выдерживающих высокие температуры и агрессивные условия эксплуатации.
Принцип работы трехфазного сепаратора ТФС
Процесс разделения производится последовательно в три этапа:
- Разделение газовой составляющей: попадая в верхнюю часть аппарата, газ поднимается вверх, освобождая пространство для дальнейшего разделения.
- Отделение водной фракции: вода, обладающая большей плотностью, опускается ниже, проходя через специальную сетку или фильтр.
- Очистка нефти: оставшаяся нефть собирается в средней части, откуда она откачивается насосами для дальнейшей обработки.
Такая последовательность операций позволяет добиться максимальной степени очистки сырья.
Особенности эксплуатации трехфазных сепараторов ТФС
При эксплуатации трехфазных сепараторов необходимо учитывать ряд факторов:
- Поддерживать оптимальный уровень давления и температуры.
- Контролировать качество подаваемого сырья.
- Проводить регулярное техническое обслуживание и чистку внутренних поверхностей.
Соблюдение всех рекомендаций гарантирует длительный срок службы оборудования и поддержание необходимого уровня качества выпускаемой продукции.
Преимущества трехфазных сепараторов ТФС
По сравнению с традиционными двухфазными системами, трехфазные сепараторы обладают рядом значительных преимуществ:
- Лучшие показатели разделения фаз.
- Сокращение потерь сырьевых ресурсов.
- Увеличение производительности и снижение затрат на очистку.
- Компактность и простота монтажа.
Это делает их идеальным решением для предприятий, работающих в сложных климатических и географических условиях.
Заключение
Трехфазные сепараторы нефти ТФС — важный элемент современной инфраструктуры нефтедобывающих компаний. Их внедрение позволяет значительно повысить качество конечного продукта, уменьшить производственные расходы и соблюдать нормы экологической безопасности. Постоянное совершенствование технологий изготовления и повышение надёжности конструкций открывают новые перспективы для развития отечественной нефтегазовой отрасли.
Вы можете оформить заказ, отправив техническое задание через форму обратной связи на сайте или связавшись с нашими специалистами по телефону. Для расчета стоимости и сроков изготовления необходимо предоставить опросный лист с указанием рабочих параметров: давление, температура, состав среды, требуемая производительность и степень разделения. Обращаем внимание, что информация о ценах носит ознакомительный характер — для получения точного коммерческого предложения свяжитесь с нашим отделом продаж.
Производство трехфазных сепараторов осуществляется в соответствии с требованиями ГОСТ, а также технических условий, согласованных с Ростехнадзором. Каждое изделие проходит гидравлические испытания на прочность и герметичность, контроль сварных швов (радиографический или ультразвуковой метод) и проверку геометрических параметров. На готовую продукцию предоставляется паспорт качества, сертификат соответствия и разрешение на применение.
В базовую комплектацию входят опорные лапы или юбочная опора, штуцеры для подвода и отвода фаз, люки-лазы для обслуживания и ревизии. По требованию заказчика сепараторы могут оснащаться уровнемерами, сигнализаторами предельных уровней, пробоотборниками и системой автоматического дренажа. Для защиты от превышения давления устанавливаются предохранительные клапаны и факельные устройства, а для интенсификации разделения — коалесцирующие насадки.
Процесс сепарации основан на гравитационном разделении фаз за счет разницы плотности нефти, воды и газа. Газожидкостная эмульсия поступает через входной патрубок, где предварительно отсекается основной объем газа, затем жидкость распределяется по длине аппарата. Под действием силы тяжести тяжелая вода оседает в нижней части, нефть занимает промежуточный слой, а легкий газ поднимается вверх и через каплеуловители выводится в газовую линию.
При выборе трехфазного сепаратора важно учитывать рабочее давление (МПа), объем (м³), производительность по жидкости (м³/час) и газу (тыс. м³/час), а также максимальную температуру транспортируемой среды. Также обращают внимание на процентное содержание воды в нефти и степень дисперсности эмульсии, так как от этого зависит конструктивное исполнение и наличие дополнительных устройств (коалесцеров, подогревателей). Все технические характеристики рассчитываются индивидуально под конкретные условия эксплуатации.
Корпуса трехфазных сепараторов производятся из углеродистой стали марок Ст3, 09Г2С, а также из низколегированной стали для работы в условиях низких температур и агрессивных сред. Внутренние элементы (каплеуловители, распределители потока) могут изготавливаться из нержавеющей стали для защиты от коррозии. Все сварные соединения проходят неразрушающий контроль в соответствии с требованиями ГОСТ.
Мы изготавливаем горизонтальные и вертикальные трехфазные сепараторы, а также аппараты с внутренними перегородками и отбойниками для повышения эффективности разделения. В зависимости от технологической схемы применяются гравитационные, центробежной и гидроциклонные сепараторы для разных видов пластовой смеси. Выбор конкретного типа исполнения зависит от объемного расхода, состава среды и требуемой степени очистки нефти от воды и газа.
Трехфазный сепаратор — это емкостное оборудование, предназначенное для разделения газожидкостной смеси на три отдельные фазы: нефть, газ и пластовую воду. Данные устройства широко используются на этапе подготовки нефти на промыслах, установках предварительного сброса воды (УПСВ) и дожимных насосных станциях. Компания «Тэсмаш» предлагает профессиональное изготовление подобных стальных конструкций по чертежам заказчика с учетом всех требований к промышленной безопасности.
