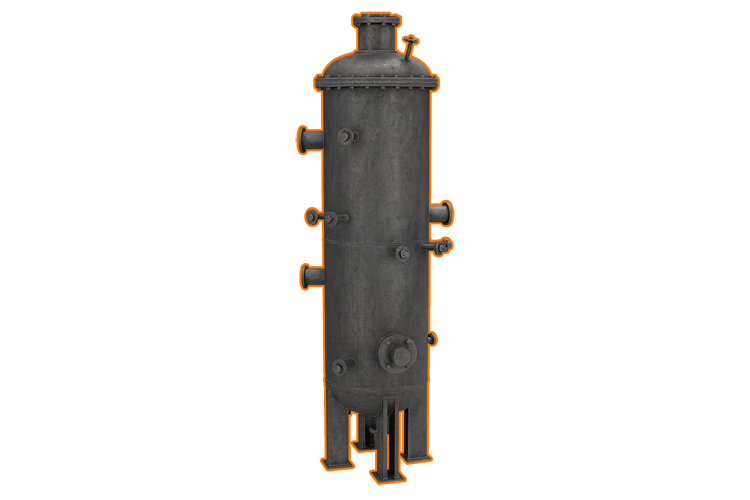

Газосепараторы
Каталог
Газосепараторы: принцип работы, типы и преимущества
Газосепаратор является важным элементом оборудования в нефтегазодобывающей промышленности, химическом производстве и других отраслях, где необходима эффективная очистка газа от жидких примесей и твердых частиц. Его задача заключается в отделении газа от жидкости, обеспечивая стабильную работу технологических процессов и предотвращение коррозии трубопроводов и оборудования.
Принцип работы газосепаратора
Принцип работы газосепаратора основан на физических свойствах жидкостей и газов. Основная цель устройства — разделить поток газа и жидкости таким образом, чтобы минимизировать потери продукции и предотвратить повреждение технологического оборудования.
Этапы процесса сепарации:
- Осаждение: Гравитация способствует осаждению крупных капель жидкости и тяжелых частиц на дно резервуара.
- Коалесценция: Мелкие капли объединяются в крупные благодаря специальным насадкам или фильтрам, облегчая процесс разделения фаз.
- Отделение: Окончательное разделение газа и жидкости достигается путем установки перегородок, решеток или центрифугирования.
Типы газосепараторов
Существует несколько типов газосепараторов, каждый из которых имеет свои особенности и области применения:
Горизонтальные газосепараторы
Горизонтальные сепараторы чаще всего используются в системах подготовки нефти и газа. Они обеспечивают высокую эффективность очистки и подходят для больших объемов производства. Благодаря горизонтальной конструкции, они позволяют увеличить площадь контакта газа и жидкости, улучшая качество сепарации.
Вертикальные газосепараторы
Вертикальные сепараторы компактнее и занимают меньше места. Их удобно устанавливать на небольших площадках или морских платформах. Однако вертикальная конструкция ограничивает возможности увеличения площади контакта газа и жидкости, что снижает эффективность сепарации.
Центробежные газосепараторы
Центробежные сепараторы используют вращательные силы для отделения газа от жидкости. Они отличаются высокой производительностью и компактностью, идеально подходят для установок с высоким давлением и большими объемами газа.
Преимущества использования газосепараторов
Использование газосепараторов обеспечивает ряд преимуществ:
- Повышение качества продукции за счет эффективного удаления примесей.
- Увеличение срока службы оборудования благодаря снижению риска коррозии и износа.
- Экономия ресурсов за счет минимизации потерь продукта.
- Улучшение экологических показателей предприятия.
Заключение
Газосепараторы играют ключевую роль в обеспечении эффективности и надежности производственных процессов в нефтегазовой отрасли. Выбор подходящего типа газосепаратора зависит от конкретных условий эксплуатации и требований к качеству продукции. Грамотное использование газосепараторов позволяет значительно повысить производительность и снизить затраты на обслуживание оборудования.
Статья подготовлена специально для повышения осведомленности о важности газосепараторов в промышленных процессах и призвана привлечь внимание потенциальных клиентов к данному оборудованию.
Вы можете оформить заказ, отправив техническое задание через форму обратной связи на сайте или связавшись с нашими специалистами по телефону. Для расчета стоимости и сроков изготовления необходимо предоставить опросный лист с указанием рабочих параметров: давление, температура, состав среды, производительность по жидкости и газу, а также требования к материальному исполнению. Обращаем внимание, что информация о ценах носит ознакомительный характер — для получения точного коммерческого предложения свяжитесь с нашим отделом продаж.
Производство газосепараторов осуществляется в соответствии с требованиями ГОСТ и технических условий, согласованных с Ростехнадзором. Каждое изделие проходит гидравлические испытания на прочность и герметичность, контроль сварных швов (радиографический или ультразвуковой метод) и проверку геометрических параметров. На готовую продукцию предоставляется паспорт качества, сертификат соответствия и разрешение на применение.
В базовую комплектацию входят опорные лапы или юбочная опора, штуцеры для подвода и отвода фаз, люк-лаз для обслуживания и ревизии, а также патрубки для установки уровнемеров и манометров. По требованию заказчика газосепараторы могут оснащаться сигнализаторами предельных уровней, пробоотборниками и системой автоматического поддержания уровня жидкости. Для работы в условиях низких температур дополнительно устанавливается теплоизоляция или паровой обогрев.
Газожидкостный поток поступает через входной патрубок в сепаратор, где за счет гравитационного разделения и инерционных сил происходит выделение пузырьков газа из жидкости. Освобожденная от газа жидкость накапливается в нижней части корпуса и выводится через нижний патрубок, а отделенный газ проходит через каплеуловители (сетчатые или пластинчатые) и направляется в газовую линию. Для повышения эффективности внутри корпуса могут устанавливаться дополнительные отбойные щиты и распределители потока.
При выборе газосепаратора важно учитывать рабочее давление (МПа), объем (м³), производительность по жидкости (м³/час) и газу (тыс. м³/час), а также максимальную температуру транспортируемой среды. Также обращают внимание на диаметр корпуса, размеры входных и выходных патрубков, наличие штуцеров для контрольно-измерительных приборов и уровень механических примесей в среде. Все технические характеристики рассчитываются индивидуально под конкретные условия эксплуатации.
Корпуса газосепараторов производятся из углеродистой стали марок Ст3, 09Г2С, а также из низколегированной стали для работы в условиях низких температур и агрессивных сред. Внутренние элементы (каплеуловители, сетчатые насадки) могут изготавливаться из нержавеющей стали для защиты от коррозионного воздействия сероводорода и углекислого газа. Все сварные соединения проходят неразрушающий контроль в соответствии с требованиями ГОСТ.
Мы изготавливаем гравитационные, центробежные и сетчатые газосепараторы, а также аппараты с внутренними каплеуловителями и отбойниками. В зависимости от технологической схемы и состава среды могут применяться горизонтальные и вертикальные исполнения с различными видами входных и выходных патрубков. Выбор конкретного типа зависит от объемного расхода газожидкостной смеси, рабочего давления и требуемой степени сепарации.
Газосепаратор (ГС) — это емкостное устройство, предназначенное для отделения свободного газа от жидкости (нефти, конденсата, воды) в системах сбора и подготовки продукции нефтяных и газовых скважин. Данные аппараты широко используются на промыслах, дожимных насосных станциях и установках первичной подготовки нефти. Компания «Тэсмаш» предлагает профессиональное изготовление подобных стальных конструкций по чертежам заказчика с учетом всех требований промышленной безопасности.
