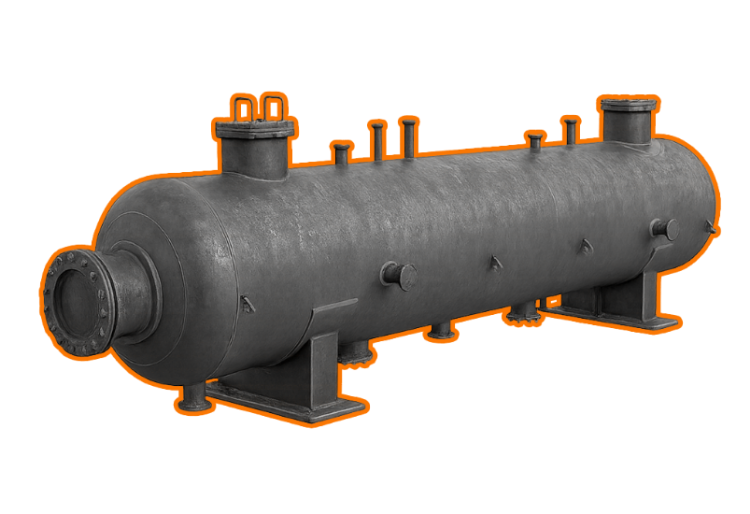

Факельные сепараторы
Каталог
Факельные сепараторы: назначение, устройство и применение
Факельный сепаратор является ключевым компонентом в нефтегазовой промышленности, обеспечивающим отделение газа от жидкости перед сбросом избыточного давления через факельную установку. Это оборудование играет важную роль в защите окружающей среды и повышении безопасности производств, поскольку предотвращает попадание опасных примесей в атмосферу.
Назначение факельного сепаратора
Основная задача факельного сепаратора — отделять жидкость от газа, поступающего в систему вентиляции или выпуска избыточного давления. Такое разделение важно по нескольким причинам:
- Предотвращение попадания взрывоопасных компонентов в атмосферу.
- Уменьшение нагрузки на факельное оборудование.
- Обеспечение безопасной эксплуатации объектов нефтегазодобычи и переработки.
Эффективность работы факельных сепараторов напрямую влияет на надежность и экологичность предприятий.
Устройство факельного сепаратора
Конструкция факельного сепаратора включает несколько основных элементов:
- Корпус: герметичный резервуар, внутри которого происходит разделение газа и жидкости.
- Входной патрубок: служит для подачи смеси газа и жидкости.
- Выходной патрубок: предназначен для отвода очищенного газа.
- Дренажная система: используется для вывода отделённой жидкости.
- Вспомогательные элементы: фильтры, сетки, перегородки, ускоряющие процесс сепарации.
Корпус изготавливается из прочных материалов, устойчивых к воздействию агрессивных сред и высоких температур.
Процесс работы факельного сепаратора
Работа факельного сепаратора основана на принципе гравитации и коалесценции. Проходя через корпус, смесь газа и жидкости подвергается действию сил тяжести, что приводит к оседанию тяжёлых фракций на дне аппарата. Затем очищенный газ выводится через выходной патрубок, а жидкость накапливается внизу и периодически удаляется через дренажную систему.
Для улучшения эффективности сепарации часто применяют специальные насадки и фильтры, увеличивающие поверхность контакта фаз и повышающие скорость процесса.
Виды факельных сепараторов
Различают несколько видов факельных сепараторов, отличающихся конструкцией и областью применения:
- Прямоточные: характеризуются простотой конструкции и низкой стоимостью, однако имеют меньшую эффективность.
- Противоточные: обеспечивают более качественное разделение фаз за счёт противоточного движения потока.
- Многопоточные: состоят из нескольких секций, каждая из которых выполняет отдельную стадию сепарации.
Выбор конкретного типа сепаратора зависит от характеристик перерабатываемой среды и требований к производительности.
Применение факельных сепараторов
Факельные сепараторы нашли широкое применение в различных областях:
- Нефтегазовая отрасль: очистка попутного газа перед сбросом в факел.
- Химическое производство: удаление паров растворителей из вентиляционных выбросов.
- Энергетика: защита турбин и компрессоров от загрязнения жидкостью.
Использование факельных сепараторов позволяет значительно сократить количество выбросов вредных веществ в атмосферу, что положительно сказывается на экологии региона.
Преимущества факельных сепараторов
Среди ключевых преимуществ факельных сепараторов выделяют:
- Высокая эффективность очистки.
- Надёжность и долговечность конструкции.
- Простота монтажа и обслуживания.
- Соответствие международным стандартам экологической безопасности.
Эти характеристики делают факельные сепараторы незаменимым оборудованием в современных промышленных предприятиях.
Заключение
Факельные сепараторы являются необходимым инструментом для поддержания высокого уровня промышленной безопасности и охраны окружающей среды. Правильно подобранное и грамотно установленное оборудование способно значительно повысить эффективность работы любого производства, минимизируя риски аварий и экологических катастроф.
Вы можете оформить заказ, отправив техническое задание через форму обратной связи на сайте или связавшись с нашими специалистами по телефону. Для расчета стоимости и сроков изготовления необходимо предоставить опросный лист с указанием рабочих параметров: давление, температура, состав среды, производительность по газу и требования к материальному исполнению. Обращаем внимание, что информация о ценах носит ознакомительный характер — для получения точного коммерческого предложения свяжитесь с нашим отделом продаж.
Производство факельных сепараторов осуществляется в соответствии с требованиями ГОСТ и технических условий, согласованных с Ростехнадзором. Каждое изделие проходит гидравлические испытания на прочность и герметичность, контроль сварных швов (радиографический или ультразвуковой метод) и проверку геометрических параметров. На готовую продукцию предоставляется паспорт качества, сертификат соответствия и разрешение на применение.
В базовую комплектацию входят опорные лапы или юбочная опора, штуцеры для подключения обвязки, люк-лаз для обслуживания и ревизии, а также патрубки для установки контрольно-измерительных приборов. По требованию заказчика сепараторы могут оснащаться уровнемерами, сигнализаторами предельных уровней, пробоотборниками и системой автоматического дренажа. Дополнительно устанавливается теплоизоляция для работы в условиях низких температур или обогрев паровыми/электрическими элементами.
Газожидкостный поток поступает через входной штуцер в сепаратор, где за счет гравитационного разделения и инерционных сил происходит оседание капельной жидкости в нижнюю часть корпуса. Очищенный газ проходит через сетчатые каплеуловители, где задерживаются мелкие капли, и выводится через выходной патрубок на факельную линию. Накопившаяся жидкость периодически или автоматически удаляется через дренажный штуцер в емкость сбора или на утилизацию.
При выборе факельного сепаратора важно учитывать рабочее давление (МПа), расчетное давление, объем (м³), производительность по газу (тыс. м³/час), а также максимальную и минимальную температуру эксплуатации. Также обращают внимание на наличие штуцеров для подвода и отвода газа, дренажный штуцер для слива жидкости, люк-лаз для обслуживания и приборы контроля уровня. Все технические характеристики рассчитываются индивидуально под конкретные условия.
Корпуса факельных сепараторов производятся из углеродистой стали марок Ст3, 09Г2С, а также из низколегированной стали для работы в условиях низких температур (до -60°С). Внутренние элементы (каплеуловители, распределители потока) могут изготавливаться из нержавеющей стали или иметь антикоррозийное покрытие. Все сварные соединения проходят неразрушающий контроль в соответствии с требованиями ГОСТ.
Мы изготавливаем горизонтальные и вертикальные факельные сепараторы, а также аппараты с внутренними каплеуловителями и сетчатыми насадками для повышения эффективности очистки газа. В зависимости от технологической схемы и климатического исполнения могут применяться сепараторы с теплоизоляцией или системой подогрева для предотвращения гидратообразования. Выбор конкретного типа зависит от объемного расхода газа, рабочего давления и состава сбросной среды.
Факельный сепаратор (ФС) — это емкостное оборудование, предназначенное для отделения капельной жидкости (нефти, конденсата, воды) от сбросного газа перед подачей на факельную систему. Данные устройства широко используются на нефтяных и газовых промыслах, компрессорных станциях и нефтеперерабатывающих заводах. Компания «Тэсмаш» предлагает профессиональное изготовление подобных стальных конструкций по чертежам заказчика с учетом всех требований промышленной безопасности.
